A geometria de um esboço de desenho pode ser projetada para um esboço associado à vista. A geometria projetada mantém sua associação com a geometria principal na vista.

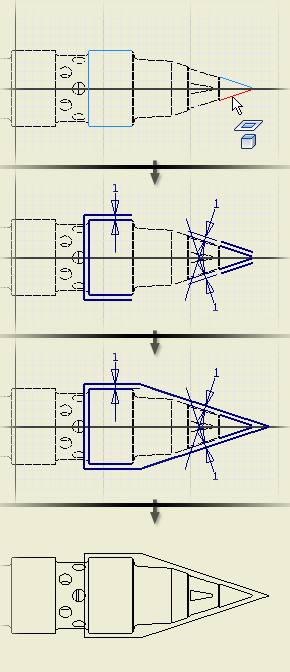

A imagem a seguir mostra como pode ser projetada a geometria do modelo em um esboço. Neste exemplo específico, a geometria projetada é usada para ajudar a definir as linhas do esboço.
É possível utilizar a geometria projetada da mesma forma que qualquer outra geometria de um esboço de desenho.
Por exemplo:
- Projete geometria a partir de uma vista, adicione geometria para criar um limite fechado e, em seguida, adicione hachura ou preenchimento de cor.
- Projete geometria e utilize-a para definir um padrão retangular ou circular.
- Projete geometria para definir o limite para uma sobreposição.
Diretrizes para a geometria projetada:
- Apenas a geometria na vista associada ao esboço pode ser projetada.
- As linhas ocultas não podem ser projetadas para um esboço.
- As linhas projetadas assumem a cor, espessura e outros atributos do estilo de linha ativo.
- Se você aplicar uma escala à vista de desenho, a geometria do esboço será escalonada de acordo com a vista.
- Se você alterar o modelo, a geometria projetada do desenho será atualizada quando o desenho for atualizado. Se excluir geometria do modelo, a geometria projetada no desenho também será excluída.
- Se você fizer alterações na topologia, como a adição de concordâncias ou chanfros, a geometria relacionada será excluída da geometria projetada no esboço do desenho.
- As representações de rosca não podem ser projetada para um esboço de desenho.
