Vista da montagem

  1. Para retornar o plano de trabalho para o estado invisível, na faixa de opções, selecione Guia Vista painel Visibilidade Visibilidade do objeto e selecione Todas as operações de referência no menu suspenso.
  2. Salve a montagem. Quando solicitado para salvar ebox.iam e seus dependentes, clique em OK.
  3. Clique no comandoVista da face, localizado na barra de ferramentas do navegador, e então, selecione a face frontal da cobertura. Com isso, essa face será paralela à tela.

  4. Clique em Guia Vista painel Aparência Estilo visual e selecione Estrutura de arame no menu suspenso.
    Nota: O Autodesk Inventor está definido para o padrão de estilo visual mostrado Sombreado. Estrutura de arame,Estrutura de arame com aresta ocultas e outros são estilos visuais opcionais.

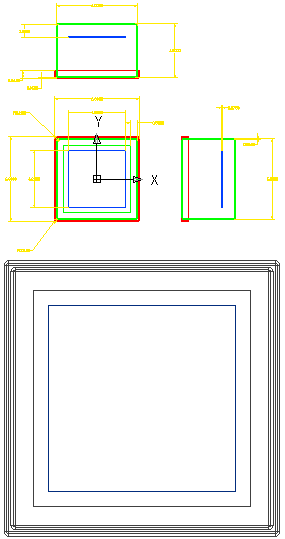

  5. Se desejar, você pode agora comparar esta vista frontal da montagem Autodesk Inventor com a vista frontal do desenho 2D do arquivo DWG original. A geometria de ambos arquivos deve ser idêntica.
