Usando um único modelo digital, os equipamentos de engenharia podem desenhar produtos, enquanto os equipamentos de fabricação desenham os moldes. Este processo ajuda a evitar erros de fabricação e encurta significativamente os prazos de entrega.
A interface do usuário lhe guiará através de uma progressão lógica das etapas necessárias para completar o projeto de molde.
Operações e vantagens essenciais

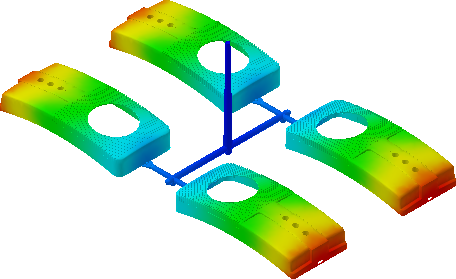

- Análise de Moldflow Exibe a qualidade das peças durante as fases preliminares de projeto e evita os problemas de nível superior.
- Molde de família: permite a administração dos moldes de família. É possível alternar entre várias peças de plástico carregadas para completar o projeto de partição para cada conjunto de macho e cavidade.
- Canal de alimentação e comporta: proporciona os meios para especificar o tipo e a localização das comportas, e permite definir as características de forma, tamanho e esboço do canal de alimentação.
- Canal de arrefecimento Melhora a eficácia do projeto de molde e simplifica o processo de criação de canais de arrefecimento complexos.
- Projeto de macho e cavidade Soluciona os problemas complexos de definição de partição. A combinação destas funções permite o fechamento da folga, além da criação automática de remoção de furos e superfícies de escoamento.
- Biblioteca e ferramentas de componentes padrão Suporta uma ampla faixa de componentes das bibliotecas de catálogos comerciais e uma utilidade de componente para criar peças personalizadas.
- Automação do desenho A automação do desenho 2D gera automaticamente, de forma individual ou por lotes, desenhos 2D de molde profissionais com base nos modelos 3D do molde. A função de administração de desenhos proporciona um atalho para ver e excluir desenhos 2D gerados automaticamente, e para alterar seu nome.
- Bases do molde regulares e personalizados Proporciona acesso a uma biblioteca com uma ampla variedade de bases do molde regulares de mais de 14 fornecedores. A operação Personalizar base do molde permite adicionar, excluir e personalizar componentes, assim como voltar a unir todos os componentes da montagem da base do molde. Mesmo que você não tenha conhecimentos de programação, é possível incluir seus próprios projetos de bases do molde.
- Associação completa: O Projeto de molde proporciona uma associação completa durante todo o processo de projeto de molde. É possível alterar os projetos de moldes como você desejar. As alterações executadas na peça moldável serão propagadas automaticamente para o macho e a cavidade. As alterações executadas nos canais de arrefecimento ou nos componentes padrão são aplicadas automaticamente na base do molde.
