Aparências podem ser utilizadas para auxiliar no entendimento de grupos de juntas. A opção Colorir grupos móveis aplica aparências aos diferentes grupos móveis de juntas. Além disso, é possível anular cores de peças e de montagens para fornecer um nível adicional de controle na visualização dos grupos de juntas.
Para utilizar aparências para grupos móveis:

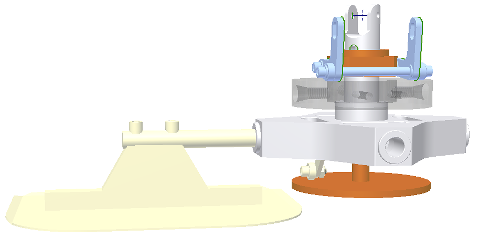

- No navegador Simulação dinâmica, clique com o botão direito em nó Grupos móveis e selecione Colorir grupos móveis. Enquanto a opção estiver ativada, os grupos móveis atualizarão as cores dos componentes sempre que as definições forem alteradas.
- Para marcar as diferenças usando aparência, selecione um ou mais componentes e utilize a lista suspensa Aparência na barra de ferramentas Acesso rápido do Inventor. Seleções múltiplas são suportadas para alterações de Aparência. Nota: É criada automaticamente uma representação de vista chamada Simulação dinâmica para a montagem de nível superior. A cada alteração de aparência ou de definições será atualizada a representação de vista. As representações de vista das submontagens permanecem sem alterações.
É atribuída uma aparência exclusiva à cada grupo móvel. A tabela de atribuição de aparências não pode ser alterada, a não ser que sejam anulados os componentes de aparência.
Os grupos fixados são definidos com a aparência cristal. Se a aparência cristal foi removida da biblioteca de aparências, nenhuma aparência é atribuída ao grupo fixado.
Se, devido à exclusão de aparências ou a uma operação empacotar arquivos, não existirem aparências suficientes para atribuir uma diferente à cada grupo, será gerada uma mensagem de erro indicando que não existem aparências exclusivas suficientes para o número de corpos.
