Antes de excluir um segmento completo, deve ter em conta se deseja que os pontos do segmento excluído permaneçam nos fios que estavam roteados através dele. Para isso, mantenha a forma do segmento depois dele ter sido excluído. Para conservar os pontos, clique na guia Fios/Cabos da caixa de diálogo Configuração de fiação e selecione Herdar pontos de segmento ao excluir segmentos. Qualquer peça virtual anexada ao segmento também será excluída.

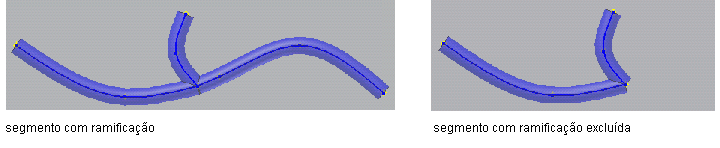

Para excluir um segmento, selecione o segmento no navegador ou a janela de desenho, clique com o botão direito do mouse e, no menu de contexto, selecione Excluir. Se o segmento excluído é uma ramificação, os dois segmentos restantes não são mesclados.
Quando um segmento é excluído, qualquer fio ou cabo roteado através deste segmento será extraído da rota apenas daquele segmento. Se o fio ou cabo foi roteado apenas pelo segmento excluído, o objeto volta a um estado sem rota. Se o fio ou cabo foi roteado por mais de um segmento, permanece roteado pelos demais segmentos.
