Neste exercício, você projetará as arestas da flange de contorno existentes e adicionará uma linha reta como eixo de revolução. No entanto, é possível usar qualquer perfil aberto integrado por linhas, arcos, splines e arcos elípticos para criar uma operação de Curva de contorno.
Nota: A operação de Curva de contorno transformará os cantos agudos do esboço em dobras na peça concluída usando o valor do raio da dobra. Este comportamento é similar ao da operação de Flange de contorno e não é evidente no seguinte exercício.
- Se necessário, oriente seu esboço usando Ver cubo ou Ver face, de maneira que seja possível ver o plano do esboço.
- Na faixa de opções, clique na
guia Esboço
painel Desenho
Geometria projetada
ou clique com o botão direito e selecione Projetar geometria no menu de indicadores. - No viewport, clique para selecionar as linhas e os arcos que definem a aresta externa da operação de Flange de contorno, como indicado a seguir:
Nota: Assegure-se de selecionar arcos e linhas individuais em vez de selecionar o contorno das faces de detalhe. - Clique em
guia Esboço
painel Desenho
Linha
ou clique com o botão direito do mouse e selecione Linha no menu de indicadores.
- Crie uma linha para representar o eixo de revolução, como exibido a seguir:
Nota: O comprimento desta linha não é importante, mas a linha deve ser paralela aos segmentos de linha curtos e horizontais que foram projetados no esboço. É possível inserir a restrição paralela à medida que você desenha a linha ou adicionar uma restrição paralela após desenhar a linha. - Clique em
guia Esboço
painel Restringir
Cota

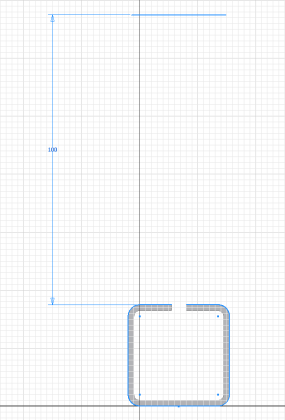

ou clique com o botão direito e selecione Cota geral no menu de indicadores. Coloque uma cota de 100-mm entre a linha que você criou e o segmento de linha curto e horizontal que foi projetado no esboço.
- Clique em
guia Esboço
painel Sair
Encerrar esboço
ou clique com o botão direito e selecione Concluir esboço 2D no menu de indicadores.
- Se necessário, clique com o botão direito do mouse e selecione Vista inicial no menu de contexto (ou pressione F6) para reorientar a vista para uma vista isométrica.
