Como analisar estruturas utilizando Análise de estrutura

  1. Use o ambiente da Análise de Estrutura para executar análises básicas das estruturas. Também use-o para definir as condições do limite (restrições e cargas) e várias conexões entre os nós e as vigas (liberações, vínculos rígidos).
  2. Abra uma montagem que contenha estruturas de moldura inseridas utilizando Centro de conteúdo.
  3. Na faixa de opções, clique na guia Ambientes painel Iniciar Análise de estrutura . A montagem é simplificada automaticamente para um modelo de cálculo de viga. A janela de desenho exibe vigas, nós e o glifo da gravidade. A pasta Status exibe os materiais da viga insuficientes e seções transversais.
  4. Clique em guia Análise de estrutura painel Gerenciar Criar simulação . No Criar nova simulação, defina as propriedades da simulação e clique em Ok. Uma montagem pode manter múltiplas simulações com diferentes propriedades.
  5. As propriedades da viga são com base nos dados da montagem, mas é possível personalizá-las para a simulação. Na faixa de opções, clique na guia Análise de estrutura painel Vigas Propriedades . Verifique a caixa Personalizar, insira os valores desejados e clique em Ok. Lista de seções com propriedades da seção de viga substituídas é exibida na pasta Seções no navegador.
  6. O material de viga também pode ser personalizado, para afinar os valores do material. Para alterar o material, na faixa de opções, clique na guia Análise de estrutura painel Vigas Material . Verifique a caixa Personalizar, utilize a lista suspensa para selecionar um material desejado e clique em Ok. Uma lista de materiais com materiais substituídos é exibida na pasta Materiais no navegador.
  7. Todas as restrições e cargas usam a Exibição Instantânea e os manipuladores para definir facilmente as entradas. Configurações mais complexas estão disponíveis nas caixas de diálogo. (Para exibir a caixa de diálogo particular, clique com o botão direito do mouse na janela do desenho após executar o comando da faixa de opções e selecione Mais opções.) Para evitar o uso desnecessário de restrições complexas e de cargas, casos típicos simplificados utilizam comandos simplificados apropriados.

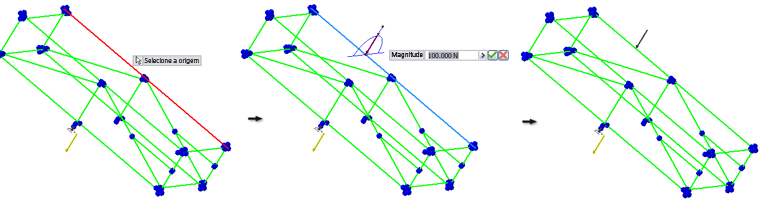

  8. Especificar restrições. Selecione viga ou nó para especificar suas origens. Utilize glifos ou caixas de diálogo para especificar a origem e os valores como Magnitude ou Ângulo no plano.

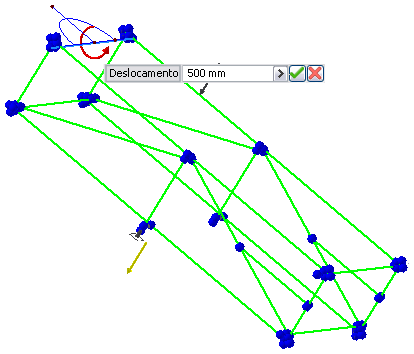

  9. Uma abordagem interativa similar é usada para definir as cargas. A exibição instantânea sempre corresponde a alça selecionada atual. Insira diretamente um valor exato do parâmetro indicado. Defina o deslocamento utilizando valores absolutos ou relativos.
  10. Uma vez definidas as cargas e restrições, clique em Simular para gerar resultados precisos. Por padrão, a cena de simulação exibe os valores de deslocamento.

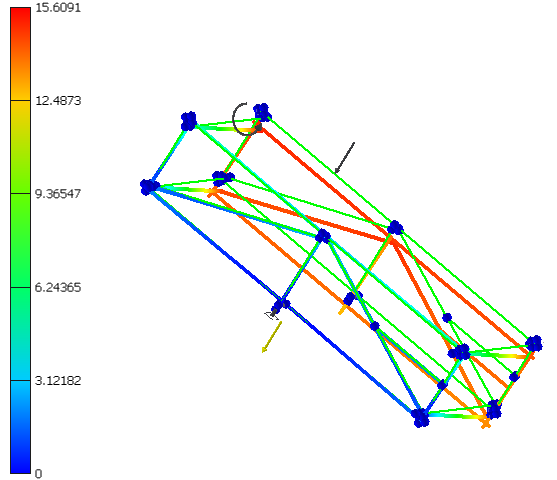

  11. Os resultados incorporam diferentes tipos de propriedades de saída. A seleção de um nó de navegador exibe os resultados apropriados.
  12. Para exibir resultados importantes para vigas dadas, é possível adicionar diagramas definidos pelo usuário para a janela do desenho. Na faixa de opções, clique na guia Análise de estrutura painel Resultado Diagrama . É possível ajustar a exibição de diagramas de vigas na caixa de diálogo Escalas de diagrama. No navegador, selecione Diagramas, clique com o botão direito do mouse e selecione Escalas de diagrama.
  13. É possível animar os resultados facilmente. Na faixa de opções, clique na guia Análise de estrutura painel Resultado Animar .
  14. É possível personalizar a Barra de cores para preencher suas necessidades. Na faixa de opções, clique na guia Análise de estrutura painel Exibir Barra de cores .
  15. O relatório inclui todos os dados da simulação e saídas. Para criar um relatório, clique em Relatório na guia Publicar.

Também é possível editar as propriedades da simulação. É possível alterar a análise estática para análise modal. A análise modal fornece resultados de frequência modal. Para alterar as propriedades da simulação. selecione o nó Simulação no navegador, clique com o botão direito do mouse e selecione Editar simulação.

As simulações individuais podem utilizar diferentes representações posicionais da montagem. Os posicionamentos da viga diferem.
