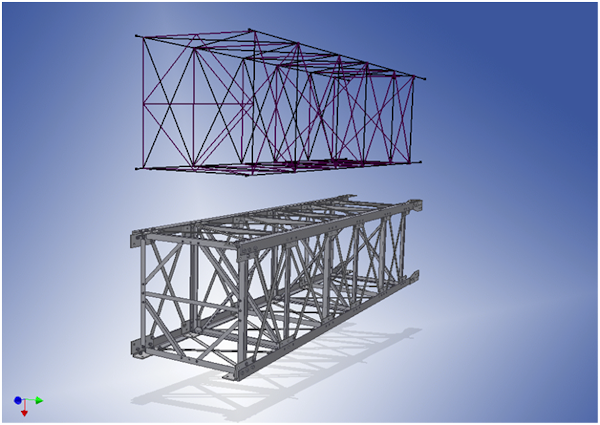

No método de modelagem de esqueleto, você coloca todos os fatores conhecidos em um arquivo do esqueleto. A seguir, utilize-o como base para a maioria das submontagens e peças da montagem.
Um arquivo do esqueleto pode conter qualquer tipo de elemento em qualquer combinação. As informações a seguir são informações típicas criadas em um arquivo de esqueleto:
- Esboços definem o conceito do produto final, ou utilize como um layout de diferentes áreas da montagem.
- Geometria de trabalho define pontos importantes de conexão, direções axiais e planos de trabalho que definem níveis de montagem.
- Parâmetros Definem valores importantes para o tamanho da peça, ângulos para as inserções e outros valores conhecidos para o projeto.
- Sólidos definem os volumes para a montagem final como uma peça única ou para definir as subareas do projeto.
Vantagens
- Montagem simples ou criação de componente.
- Simples modificação do projeto.
- Fazer referência a conexões comuns ou localizações críticas de um único arquivo.
Desvantagens
- Aumento leve no volume de dados.
- Criação adicional de esboços de esqueleto.
Comandos do Inventor
- blocos de esboço
- Restrições do esboço
- Criar peça
- Criar componentes
- Derivar
- Adaptabilidade
