Uma montagem de tubos e tubulações contém normalmente um ou mais trechos individuais dentro de uma submontagem de trechos de tubos e tubulações. O número de trechos que você inclui depende da complexidade do projeto e dos requisitos da documentação para fabricação dos desenhos e listas de peças.
Rotas de tubos e tubulações rígidas são inseridos diretamente em um trecho, mas cada rota de mangueira flexível é inserida em uma submontagem de mangueira flexível e, então, em um trecho. Cada trecho pode conter uma ou mais rotas rígidas e montagens de mangueira flexível.

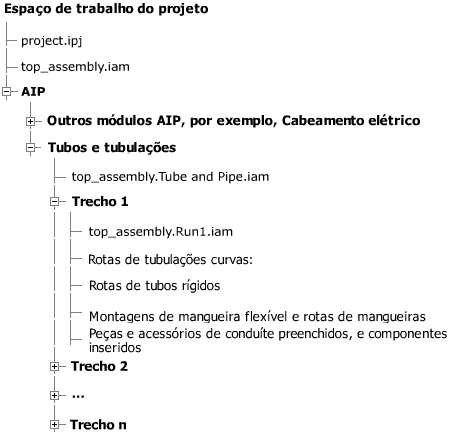

A seguinte imagem ilustra uma estrutura padrão de arquivos simplificada no disco local. Ramificações em negrito indicam uma pasta no disco local que contém arquivos. Ramificações normais indicam arquivos.

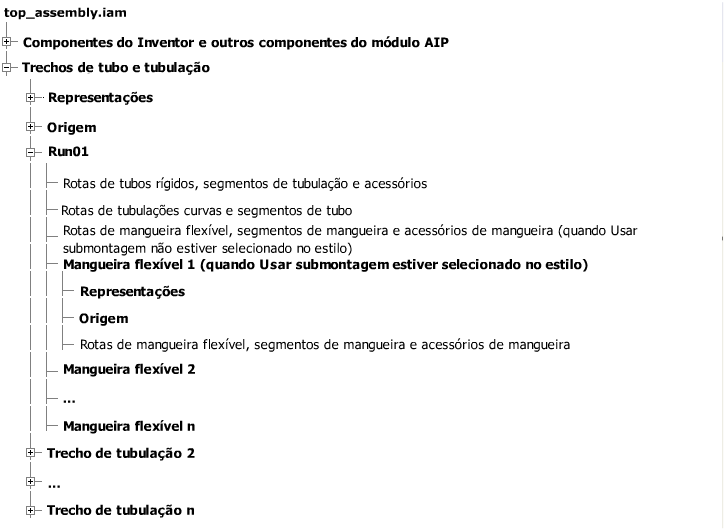

Compare a estrutura local de arquivos com o navegador Modelo. A seguinte imagem ilustra uma estrutura padrão simplificada do navegador Modelo. Ramificações em negrito indicam um delimitador de pastas no navegador Modelo. Ramificações normais indicam peças de rota no navegador Modelo. Nenhuma configuração de montagem é exibida na imagem, mas a estrutura do navegador Modelo também se aplica a um membro único da montagem.
