Opções do aplicativo - guia Esboço

Configura as preferências para o esboço.

Acesso:

Opçõesguia Esboço.

Preferências do esboço 2D

Prioridade de inserção de restrição

Configura o tipo de restrição preferido para a inserção automática de restrições. Selecione uma das opções.

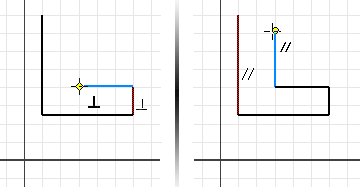

Paralela e perpendicular

Procura primeiro por restrições que definem relações entre a geometria, antes de procurar por coordenadas na grade de esboço.

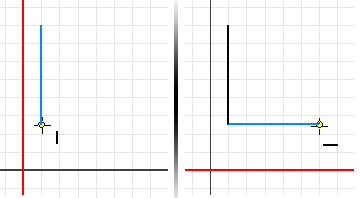

Horizontal e vertical

Procura primeiro por restrições que definem a orientação da geometria de esboço em relação às coordenadas do esboço, antes de procurar por restrições entre a geometria de esboço.

Cotas sobrerrestringidas

Configura o comportamento preferido ao inserir cotas em esboços sobrerrestringidos. Selecione uma das opções.

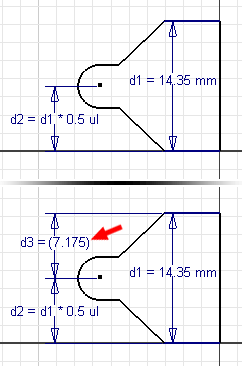

Aplicar cotas de referência

Aplica uma cota não paramétrica entre parênteses. A cota atualiza quando o esboço é alterado, mas não pode alterar o tamanho do esboço.

Aviso de condição de sobrerrestrição

Exibe uma mensagem de advertência quando adicionar uma cota sobrerrestringe um esboço.

Método de ajuste da spline

Configura a transição da curva da spline entre pontos. Determina o tipo inicial de solução para uma spline.

Padrão

Configura o método de ajuste para criar uma spline com continuidade suave (mínimo G3) entre pontos. Adequado para superfícies de classe A.

AutoCAD

Configura o método de ajuste para criar uma spline utilizando o método de ajuste do AutoCAD (mínimo G2). Não adequado para superfícies de classe A.

Energia mínima

Configura o método de ajuste para criar uma spline com continuidade suave (mínimo G3) e boa distribuição da curvatura. Adequado para superfícies de classe A. Leva mais tempo para calcular e criar os maiores arquivos. Leva mais tempo para calcular e criar os maiores arquivos.

Nota: Se ajustar a tensão da spline de uma spline existente, ela é convertida a um método de ajuste de Energia mínima, independente do método de ajuste utilizado para criá-la.
Energia mínima - Tensão padrão

Configura a barra deslizante para predeterminar o aperto e o afrouxamento para uma spline 2D. Se uma spline 2D criada utilizando um método de ajuste padrão do AutoCAD é convertida para uma spline de energia mínima, a configuração da barra deslizante é utilizada.

Nota: Em um esboço 2D ou 3D, a opção do menu de contexto Tensão da spline apresenta a caixa de diálogo com uma barra deslizante. Utilize-a para ajustar a tensão da spline, independente da configuração da Opção do aplicativo. Para um spline 2D, na caixa de diálogo Tensão da spline, clique em Padrão para gravar a configuração de tensão atual nas Opções do aplicativo.

Exibição

Configura os elementos do sistema de coordenadas e da grade para exibir ao esboçar. Selecione a caixa de seleção exibir o elemento. Desmarque a caixa de seleção ocultar o elemento.

Nota: A grade de esboço utiliza a unidade de medida da grade no arquivo ativo. Para alterar as unidades de medida da grade, selecione a guia Ferramentas painel Opções Configurações do documento guia Esboço.
Linhas da grade

Configura a exibição das linhas da grade no esboço

Linhas da grade secundárias

Configura a exibição de linhas da grade secundárias no esboço.

Eixos

Configura a exibição do plano de eixos do esboço.

Indicada do sistema de coordenadas

Configura a exibição do sistema de coordenadas para o plano de esboço.

Exibe restrições coincidentes na criação

Configura a exibição automática do ponto de restrição coincidente quando a restrição é criada.

Escala da restrição e do símbolo DOF

Configura o tamanho da restrição e os glifos do Grau de liberdade na janela de desenho. É possível ajustar o fator de escala de 0.2 a 5. O valor padrão é 1.

Exibição Instantânea

Ativar a Axibição Instantânea (HUD)

A exibição instantânea ativa a Entrada dinâmica para que os valores numéricos e angulares possam ser inseridos diretamente nas caixas de entrada dos valores ao criar a geometria de esboço. Clique no botão Configurações para abrir a caixa de diálogo Configurações de exibição instantânea e alterar as configurações.

Caixa de diálogo Configurações de exibição instantânea

Habilite a entrada do indicador

Quando ativo, o ponto inicial para um elemento do esboço é exibido como coordernadas Cartesianas (valores X e Y) nas caixas de entrada de valores próximas ao cursor. Desabilitar a Entrada do indicador desativa a exibição de coordenadas do ponto inicial de um elemento de esboço.

Opções de entrada do indicador

Utilize para alternar o ponto de início para um elemento de esboço entre coordenadas Cartesianas e Polares.

Coordenadas cartesianas

Ao selecionar, o ponto inicial de um elemento de esboço é exibido com valores de X e Y relativos à origem do esboço de X=0, Y=0. Este é o valor padrão.

Coordenadas polares

Ao selecionar, o ponto inicial de um elemento de esboço é exibido com valores de comprimento (L) e ângulo (A) relativos à origem do esboço de X= 0, Y= 0.

Ative a entrada de cotas onde for possível

Quando ativo, valores são inseridos utilizando uma combinação de coordenadas cartesianas e polares, dependendo do tipo de elemento de esboço sendo desenhado. As cotas são automaticamente inseridas na geometria de esboço quando a tecla Tab é utilizada para alternar entre campos de entrada de valores.

Quando esta configuração está desativada, valores são inseridos utilizando coordenadas cartesianas Delta X e Delta Y apenas. Coordenadas polares não podem ser utilizadas. As cotas são automaticamente inseridas na geometria de esboço quando a tecla Tab é utilizada para alternar entre campos de entrada de valores.

Opções de entrada de cotas

Coordenadas cartesianas

Quando selecionado, as coordenadas cartesianas X e Y positivas e negativas são inseridas. Os valores são calculados com base no último ponto de escolha.

Coordenadas polares

Quando ativo, valores são inseridos utilizando uma combinação de coordenadas cartesianas e polares, dependendo do tipo de elemento de esboço sendo desenhado. Os valores são calculados com base no último ponto de escolha. Este é o valor padrão.

Cotas persistentes

Crie cotas ao inserir valores de cota

Quando selecionado, cotas persistentes são automaticamente criadas e inseridas em elementos de esboço utilizando valores inseridos nas caixas de entrada de valores. A tecla Tab deve ser utilizada para alternar através dos campos de entrada de valores.

Quando desabilitada, nenhuma cota persistente é inserida na geometria do esboço.

Nota: As cotas persistentes podem ser ativadas e desativadas mais rapidamente durante o esboço clicando em guia Esboço painel Restringir Cota persistente na faixa de opções.

Snap à grade

Configura o comportamento do snap para tarefas de esboço. Ative a caixa de seleção para ativar a snap. Desmarque a caixa de seleção para desativar a snap.

Editar cota após criação

Configura a caixa de edição da cota para abrir quando uma cota é criada. Selecione a caixa de seleção exibir a caixa de edição. Desmarque a caixa de seleção para inserir cotas sem exibir a caixa de edição.

Projetar automaticamente as arestas durante a criação de curvas

Permite a capacidade de selecionar e projetar a geometria existente no esboço atual "atritando" as linhas existentes. As linhas são projetadas como geometria de referência. Selecione a caixa de seleção para utilizar o projeto automático. Desmarque a caixa de seleção para suprimir o projeto automático.

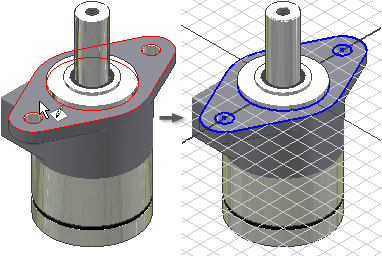

Projeto automático de arestas para a criação e edição de esboços

Ao criar um editar um esboço, ele projeta as arestas da face selecionada automaticamente no plano de esboço como geometria de referência. Selecione a caixa de seleção para criar geometria de referência automaticamente para esboços novos e editados. Desmarque a caixa de seleção para suprimir a criação de geometria de referência.

Procure pelo plano de esboço na criação do esboço

Quando selecionado, especifica que a janela de desenho seja reorientada para que o plano do esboço seja paralelo à vista para novos esboços. Desmarque a caixa de seleção para criar um esboço no plano de esboço selecionado independente da orientação da vista.

Projetar automaticamente a origem da peça na criação do esboço

Especifica a preferência para a origem da peça criada em novos esboços. Esta caixa de seleção está ativada por padrão. Desmarque a caixa de seleção para projetar a origem manualmente. Não disponível em esboços de montagem.

Alinhamento do ponto

Quando selecionado, infere alinhamento entre pontos de final da geometria recém criada e pontos da geometria existente. Linhas pontilhadas temporárias são mostradas para indicar o alinhamento inferido.

Quando não selecionado, o alinhamento inferido relativo aos pontos específicos pode ser temporariamente invocado passando o cursor sobre pontos enquanto estiver no comando de esboço.

Esboço 3D

Dobra automática com a criação de linhas 3D

Insere automaticamente dobras de canto tangente em linhas 3D ao esboçá-las. Desativado por padrão. Selecione a caixa de seleção para inserir dobras de canto automaticamente. Desmarque a caixa de seleção para suprimir automaticamente a criação de dobras de canto.

Importar

Importa: Importa as configurações das opções do aplicativo de um arquivo .xml. Clique em Importar para exibir a caixa de diálogo Abrir. Navegue até o arquivo desejado e, a seguir, clique em Abrir.

Usar Configurações Relacionadas do AutoCAD: Fornece um aspecto similar das configurações do AutoCAD.

Utilize o Inventor: As configurações padrão das Opções do Aplicativo são instaladas.

Exportar

Salva as configurações das opções do aplicativo em um arquivo .xml. Clique em Exportar para exibir a caixa de diálogo Salvar cópia como. Selecione uma localização de arquivo, insira um nome de arquivo e, a seguir, clique em Salvar.

Nota sobre as localizações de instalação padrão das operações Importar e Exportar:

Microsoft Windows 7 e 8: Usuários\[login]\AppData\Local\Autodesk\Inventor [versão]\Preferências
