O final se aproxima. Agora os furos de montagem para assegurar a base serão criados. Assegure-se de que o plano de trabalho no centro da peça esteja visível.
-
Inicie um novo esboço na face superior da peça. -
Inicie o comando Projetar geometria. Selecione o plano de trabalho situado no centro da peça para projetar o plano de trabalho como uma linha até o esboço atual. -
Insira dois pontos (Ponto, Ponto Central) alinhados verticalmente um com o outro. -
Insira uma restrição vertical entre os dois pontos para alinhá-los. -

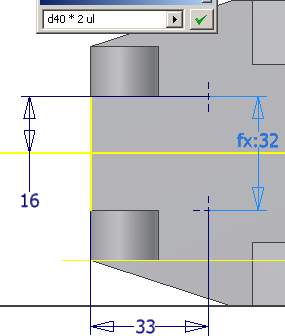

Adicione uma cota de 16 mm desde o centro da base até o ponto central superior. - Dimensione a distância geral entre os dois pontos. Selecione os dois pontos centrais. Ao invés de adicionar um número para a distância geral, apague o valor na caixa de diálogo. A seguir, selecione a cota de 16 mm para adicionar variável da cota à caixa de diálogo. Insira o operador de multiplicação *, e o número2. Nota: As variáveis de cota do esboço podem diferir dos números mostrados na seguinte imagem. Isto não afeta o exercício.
- Adicione uma cota de 33 mm desde a aresta frontal da peça até um dos pontos centrais.
-
Conclua o esboço. -
Inicie o comando Furo. Posicione dois furos de passagem de 11 mm cada nos pontos centrais. - Inicie um novo esboço na face superior da peça.
-
Inicie o comando Furo. Crie uma linha desde o ponto central da aresta posterior da base até o centro da peça. - Adicione uma cota de 16 mm à linha.
- Conclua o esboço.
Na etapa seguinte um furo com folga, rebaixado, será criado para um parafuso de cabeça hexagonal de uma tabela de busca.
- Inicie o comando Furo. Selecione a extremidade da linha para especificar a localização do furo.

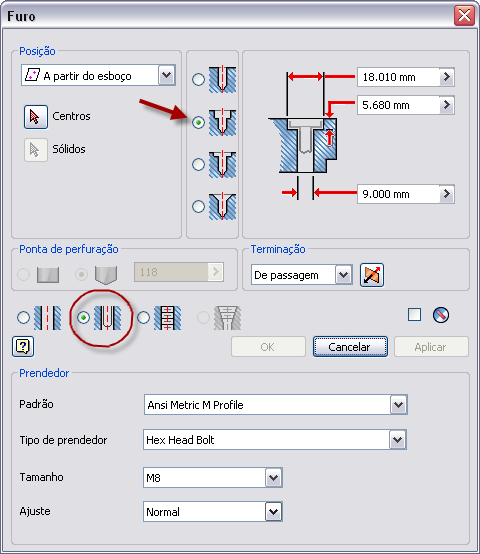

- Selecione o furo rebaixado com a opção de furo com folga, como exibido na seguinte imagem. O sistema determina o tamanho de rebaixamento adequado para o prendedor especificado.
- Selecione os parâmetros de prendedor listados na imagem e clique em OK para criar o furo.
- Salve o arquivo.
O exercício foi concluído com êxito!
