Insira e coloque componentes no ambiente de montagem.
- Categoria
-
Novos usuários
- Duração
-
60 minutos
- Arquivo tutorial utilizado
-
Cylinder Base.ipt, Cylinder Body Sub_Assy.iam, Clamp Sketch.ipt, Long Shaft.ipt, Short Shaft.ipt, Lock Pin.ipt, 6mm SHCS.ipt.
Nota: Clique em Tutorial de Instruções de Instalação de Arquivos emhttp://www.autodesk.com/inventor-tutorial-data-sets para ler o tutorial. A seguir, efetue o download do tutorial dos conjuntos de dados e os Arquivos de Tutorial Instruções de Instalação e instalar os conjuntos de dados como indicado.

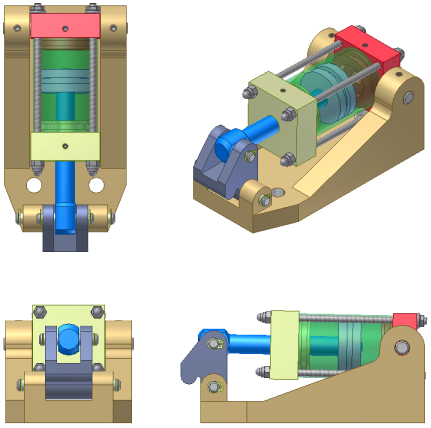

Uma montagem é um conjunto de componentes que se relacionam uns aos outros. Este exercício descreve os fluxos de trabalho que podem ser utilizados para inserir os componentes e definir com exatidão sua posição relativa.
Objetivos
O objetivo deste tutorial é descrever as técnicas que você pode utilizar para posicionar e analisar o movimento dos seus componentes. Alguns dos tópicos abordados são:
- Restrições de montagem
- Juntas de montagem
- Conjuntos de colocação
- Montagens flexíveis
- Análise de interferências
- Inserção de componentes
Requisitos prévios
- Saiba como configurar o projeto ativo, navegar no espaço modelo com várias ferramentas de visualização e executar funções de modelagem comum como esboços e extrusões.
- Para obter mais informações, veja o tópico "Guia de Introdução" da Ajuda.
Dicas de navegação:
- Utilize os botões Avançar ou Voltar na parte inferior esquerda para avançar para a próxima página ou voltar para a anterior.
