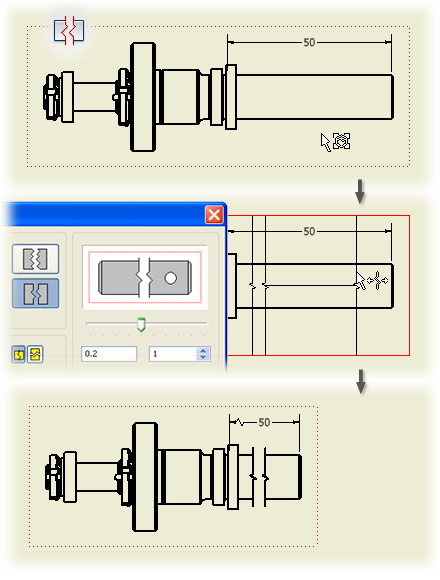

É possível quebrar uma vista quando a vista do componente exceder o tamanho do desenho e ajustar a escala da vista do componente para se ajustar ao desenho torna a vista do componente muito pequena.
Também é possível quebrar a vista quando a vista do componente contiver amplas áreas de geometria sem nenhuma particularidade. Por exemplo, talvez você precise criar anotações em nas duas extremidades de um eixo, mas a parte central do eixo não tem operações. As quebras de vista podem ser usadas em qualquer ponto do componente. Também é possível usar várias quebras em uma única vista de desenho.
As linhas de cotas que passam através de uma quebra de vista, onde os dois pontos residem fora da área removida pelo quebra, são modificadas com um símbolo de quebra que coincide com as linhas de quebra de vista. As cotas que passam por uma quebra, onde um ou os dois pontos residem na área removida pela quebra, não são exibidas.
Também é possível usar vistas com quebras para criar outras vistas. Por exemplo, é possível usar uma vista projetada quebrada para criar uma vista de seção quebrada.
Vistas que podem ser quebradas
As vistas quebradas são criadas usando a alteração das vistas de desenho definidas.
- Vista de peça
- Vista de montagem
- Vista projetada
- Vista isométrica
- Vista de seção
- Vista de detalhe
- Operação de segmentação
Herança da quebra
- É possível propagar a operação de quebra para a vista principal. Quando você cria uma quebra, marque a opção Propagar para vista principal.
- Para a projeção ortogonal, as quebras são herdadas por uma vista secundária por padrão se a direção da projeção da vista for paralela às linhas de quebra.
- A herança da quebra também é suportada para vistas projetadas isométricas secundárias, mas as quebras não são herdadas por padrão.
