Gráfico de saída

O gráfico de saída permite examinar diversos resultados da simulação. A lista seguinte mostra algumas das ações que podem ser realizadas após executar uma simulação:

Exibir traços

  1. Após executar a simulação e antes de sair do ambiente de execução, clique no comando Gráfico de saída.

    A janela Gráfico de saída é dividida em várias seções: navegador, gráfico e intervalos de tempo. Há comandos específicos do gráfico de saída em uma barra de ferramentas que se encontra na parte superior da janela. O tamanho da janela pode ser ajustado.Defina o tamanho de acordo com as suas necessidades.

  2. Clique em Adicionar traço. A caixa de diálogo é exibida e o seletor Origem fica ativo à espera de uma entrada. Selecione o ponto situado na extremidade da lâmina da serra.
  3. Na caixa de diálogo, ative a opção Valor de traço de saída.
  4. Especifique dois pontos de traço adicionais ao longo da lâmina da serra. Exporte o traço.

Configurar o traço como referência

  1. No navegador do Gráfico de saída, expanda Traços.
  2. Expanda Traço:1 e, a seguir, expanda Posições.
  3. Clique com o botão direito em P[X] e, a seguir, clique em Configurar como referência.
  4. Usando o gráfico de saída, selecione o comando Salvar e salve a simulação.
  5. Insira o nome Reciprocating Saw cam1.iaa. Clique em Ok.
  6. Feche o Gráfico de saída.
  7. No Simulador, clique em Modo de construção.

Modificar o componente da câmera

  1. No navegador, em Grupos móveis, expanda a montagem Mancal.
  2. Clique com o botão direito no componente Cam lobe.ipt e clique em Editar.
  3. Edite o esboço para a extrusão da lobe.

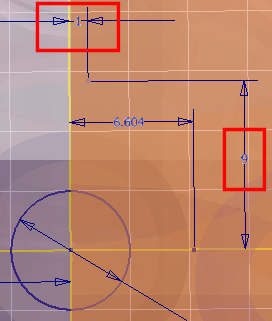

  4. Clique duas vezes na cota 5,08. Altere o valor para 1,0 .
  5. Clique duas vezes na cota 7,62. Altere o valor para 9 .
  6. No extremidade direita da barra da faixa de opções, clique em Terminar esboço.
  7. Na mesma área da barra da faixa de opções, clique em Voltar.
  8. No Simulador, clique em Executar.
  9. Iniciar o Gráfico de saída.
  10. Na barra de ferramentas Gráfico de saída, clique Importar simulação.
  11. Selecione o arquivo Reciprocating Saw cam1.iaa. Os dados da simulação preenchem o navegador do gráfico de saída.
  12. Expanda o nó de Reciprocating Saw cam1.iaa e, a seguir, expanda Traços.
  13. Expanda Traço:1 e, a seguir, expanda Posições.

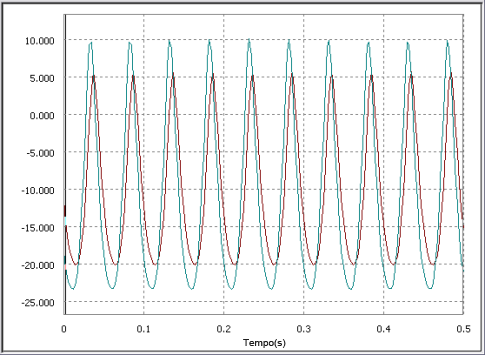

  14. Clique em P[Z] para exibir sobre o Traço das outras simulações. Desta forma, é possível comparar os resultados da simulação.

Exportar para FEA

  1. No gráfico de saída, na seção Passos de tempo, insira uma marca de seleção junto aos diferentes passos de tempo que deseje analisar no ambiente da Análise de tensão.
  2. Na barra de ferramentas Gráfico de saída, selecione Exportar para FEA. É exibida a caixa de diálogo Exportar para FEA e o seletor de peças é ativado.
  3. Na janela de desenho, clique em Seguidor:1.
  4. Clique em Ok.

Selecionar faces

  1. Na caixa de diálogo Selecionar faces de suporte de carga para FEA, na seção Peças selecionadas, clique em Seguidor:1.
  2. Na seção Juntas para completar, clique em Prismático:3 (Guia:1, Seguidor:1).
  3. Na peça do seguidor, na janela de desenho, selecione a face que desliza dentro do furo do componente Guia.
  4. Na caixa de diálogo, clique Revolução:5 (Rolo seguidor:1, Seguidor:1).
  5. Na janela de desenho, no seguidor, selecione a face cilíndrica onde o componente Rolo seguidor é inserido.
  6. Na caixa de diálogo, clique Mola/Amortecedor/Conector::7 (Guia:1, Seguidor:1).
  7. Na janela de desenho, no seguidor, selecione a face onde a junta de mola entra em contato com o seguidor.
  8. Na caixa de diálogo, clique em OK.

Selecionar intervalos de tempo

  1. Executar uma simulação.
  2. No painel Passos de tempo do Gráfico de saída, clique nos passos de tempo 0,095 s, 0,2375 s e 0,3925 s.
  3. Feche o Gráfico de saída.
  4. Na barra da faixa de opções, clique em Terminar simulação dinâmica.

Importar carga de movimento na análise de tensão

  1. Na barra da faixa de opções, clique na guia ambientes Análise de tensão.
  2. Na guia Análise de tensão, clique em Criar simulação.
  3. Na caixa de diálogo, na seção Análise estática da guia Simulação, ative a opção Análise de cargas de movimento.

    As listas de Peças e Passo de tempo são ativadas. A lista de Peças contém as peças que foram exportadas para o FEA. É possível exportar mais de um componente e criar diferentes simulações para cada um deles.

    A lista Passos de tempo contém os passos de tempo selecionados para a exportação.

  4. Na lista Passos de tempo, selecione o passo de tempo 0,2375 e clique em OK.

    Na janela de desenho, o componente do seguidor é o único disponível para a simulação.Os demais são excluídos.

  5. Expanda o nó Cargas no navegador. Há muitas forças envolvidas no funcionamento dos componentes. Estas forças também são exibidas na região gráfica. É possível suprimir as forças que não deseja ativas na simulação. Para ver o impacto de uma força concreta, suprima as demais.
  6. No painel Resolver, clique em Simular. A resolução da simulação pode levar algum tempo. O resultado da Tensão de Von Mises é mostrado quando a simulação é concluída.
  7. Expanda o nó Resultados e clique duas vezes nos resultados que deseje ver.
  8. Clique na guia Simulação e, a seguir, selecione Simulação dinâmica.
