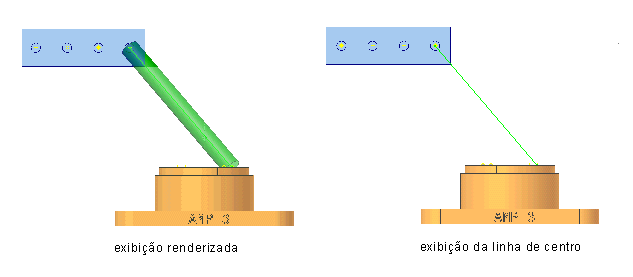

Os fios e cabos são exibidos como renderização ou como eixo (padrão). Utilize a linha de centro para um ótimo rendimento ao criar e rotear fios e cabos.
- No navegador ou na janela de desenho, selecione qualquer fio da lista de fios.
- Clique com o botão direito e selecione Visualizar como renderização no menu de contexto.
- Para alterar a configuração de visualização para todos os fios, selecione a pasta Fios no navegador, clique com o botão direito e selecione Exibir tudo como renderização no menu de contexto.
Todos os fios da montagem de cabos e fios selecionada são visualizados como renderizados.
-
Na faixa de opções, clique na
guia Cabeamento elétrico
painel Visibilidade
Exibição da linha de centro
para devolver os fios ao modo de visualização da linha de centro padrão. - Volte à montagem principal e salve todos os arquivos. Esta montagem é utilizada no seguinte exercício.
