Simulações de renderização com Inventor Studio

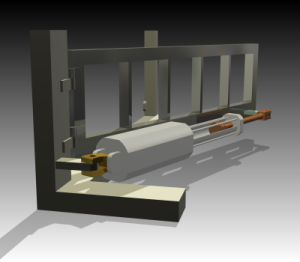

Quando a simulação estiver completa e quiser gravá-la como animação renderizada realista, utilize este método que aproveita as funções do Inventor Studio.

Quando é executada uma simulação, o parâmetro de intervalos de tempo é salvo em memória cache para ser utilizado com o Inventor Studio. Antes de sair do ambiente de execução da simulação, renderize a simulação ao selecionar Animar Publicar no Studio no painel de comandos de simulação. Acessará o ambiente do Studio. É criada automaticamente uma nova animação: Dynamic_Simulation, e são adicionados os passos da simulação como um novo parâmetro: Simulation_timeline à pasta Favoritos de animação.

Uma simulação pode ter sido executada com um número elevado de intervalos de tempo, por exemplo 100 ou 200 por segundo, o que é muito para isolar eventos concretos na simulação. O habitual é que as animações sejam executadas com taxas de quadros que oscilam entre 15 e 30 quadros por segundo (qps). Não é necessário ajustar os intervalos de tempo da simulação para que coincidam com o valor de fotogramas por segundo que deseje utilizar. Inventor Studio compensa a diferença durante a animação. A única coisa que precisa especificar são os quadros de resultados por segundo.

Como exemplo, os passos seguintes exibem como utilizar uma simulação de 5 segundos, com um valor padrão de 100 intervalos de tempo por segundo, para criar uma animação de 7 segundos.

  1. Execute a simulação para garantir que os resultados estejam atualizados e que sejam armazenados em memória cache. Não regresse ao ambiente de construção da simulação.
  2. Se utilizar a opção Colorir grupos móveis mas quiser usar as cores e as texturas do modelo para o projeto a ser usado na animação renderizada, clique com o botão direito do mouse no nó Grupos móveis no navegador e desative Colorir grupos móveis.
  3. Na faixa de opções, clique na guia Simulação dinâmica painel Animar Publicar para o Studio . Esta opção faz com que certas medidas sejam tomadas automaticamente para reduzir o esforço.
    • É criada uma nova animação: Dynamic_Simulation.
    • A variável de intervalo de tempo é parametrizada: Simulation_timeline, e é exportada.
    • É adicionado o parâmetro Simulation_timeline aos Favoritos de animação em Studio.
    • Quando acessar ao ambiente do Inventor Studio, a nova animação estará ativa. É exibida a duração da animação.

    São executados os passos seguintes no Inventor Studio.

  4. Em Duração da animação, clique em Opções de animação , situada à direita da caixa de lista de câmeras. Configure o parâmetro Duração para 7,0 segundos (5 segundos de simulação e 2 segundos de conclusão).
    Dica: Deixe um tempo em ambos extremos da animação para que os olhos do espectador se ajustem e entendam a cena para que depois reflitam sobre o que foi exibido.
  5. Defina a região gráfica segundo o tipo de visualização e de posição que queira para a câmera e a seguir, clique com o botão direito e selecione Criar câmera da Vista. Posteriormente será possível utilizar esta câmera para criar uma vista de reconhecimento animada da simulação.
    Dica: Tente utilizar uma câmera de perspectiva para adicionar sensação de profundidade à cena.
  6. Configure o controle deslizante da duração para 6 segundos.
  7. No navegador de cena do Studio, expanda o nó Favoritos de animação.
  8. Clique no parâmetro Simulation_timeline com o botão direito e selecione Animar parâmetros. Aparece a caixa de diálogo Animar parâmetros.
  9. Para configurar o tempo, clique em Especificar e defina o valor inicial em 1,0 e o tempo final em 6,0.
  10. Defina o valor do final da ação em 500. O valor padrão da simulação é de 100 intervalos por segundo. Por isso, 500 representa 5 segundos de simulação pela configuração padrão.
    Nota: Se o número de intervalos de tempo é muito baixo para Inventor Studio (o valor padrão é 15 por segundo), aparecerá uma caixa de diálogo solicitando que aumente o número de intervalos na simulação dinâmica.
  11. Clique em OK. É possível reproduzir a animação usando os controles da Duração da animação.
  12. Se já usou o Inventor Estúdio previamente e definiu os estilos de iluminação ou de estilos de cenas, poderá ativar qualquer um caso seja necessário. Se não tiver usado o Studio previamente, revise os tutoriais ou as páginas de Ajuda para saber como são configuradas as câmeras, os estilos de iluminação, de cenas e a renderização de uma animação.
  13. Na faixa de opções, clique na guia Renderização painel Renderização Animação de renderização .
  14. Na guia Geral da caixa de diálogo Animação de renderização, especifique valores para Câmera, Estilo de iluminação, Estilo de cena e Tipo de renderização. Neste caso utilizaremos os valores padrão.
  15. Na guia Resultados, especifique um nome de arquivo para a animação, para a faixa de tempo e para a anti-suavização. e o formato que deve ser utilizado. Recomendamos visualizar a renderização para que possa ver os resultados rapidamente e determinar se as câmeras e a simulação estão sincronizadas do modo que deseja.
  16. Na guia Estilo, especifique se deseja renderizar reflexões reais na renderização final. Se selecionou Ilustração como o Tipo de renderização, os ajustes do estilo para essa renderização aparecerão na guia Estilo.
  17. Clique em OK para renderizar a animação.
    Nota: O traçado de curvas, vetores de força e outros resultados de simulação não são transferidos nem utilizados no Inventor Studio.
