O acessório personalizado é um componente crucial no estilo autodrenante. A diferença funcional do estilo autodrenante é que o acessório personalizado determina o ângulo de inclinação.
A ferramenta Criação prepara uma peça para publicação no Centro de conteúdo com a adição de dados específicos ao modelo. Antes da publicação no Centro de conteúdo, use a opção Criar tubos e tubulações para completar o processo de criação.
- Abra o arquivo self-drain_elbow.ipt, no diretório Tubos e tubulações.

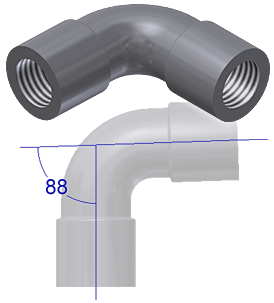

O cotovelo possui 88 graus entre os eixos de conexão. O cotovelo está pronto para criação e publicação. Não é necessário nenhum projeto adicional.
- Na faixa de opções, clique na
guia Gerenciar
painel Criar
Tubos e tubulações

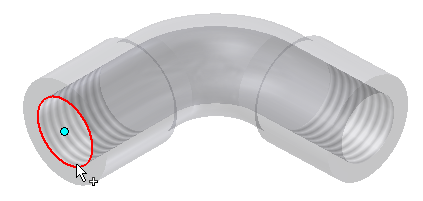

. - Para estabelecer o ponto de conexão da primeira conexão, selecione a aresta circular.

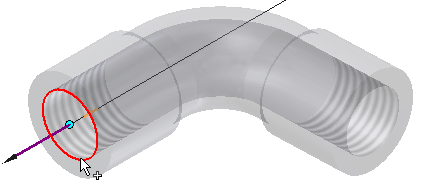

- Clique no seletor Eixo.
- Selecionar a aresta circular novamente.
- Defina a Medida nominal para 3/4.
- Altere a seleção para Conexão 2.

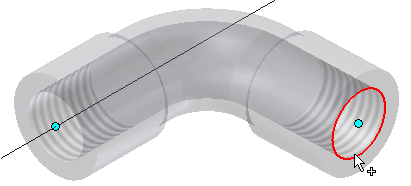

- Selecione a outra aresta circular para definir o ponto de conexão.
- Clique no seletor Eixo.
- Selecione a aresta circular novamente.

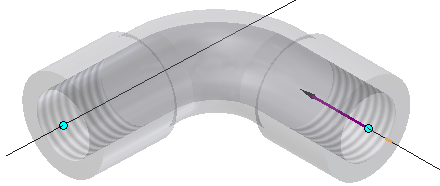

Altere a direção do vetor de conexão para que o mesmo aponte em direção contrária ao cotovelo. Os dois vetores de conexão apontam em direção contrária ao acessório.
O campo Ângulo exibe o ângulo entre os dois eixos. Nesta demonstração, o ângulo é de 88 graus.
- Defina a Medida nominal para 3/4.
- Na área Engate, selecione Distância do menu descendente Máximo e insira o valor1.
- É necessário que o valormínimoseja definido como70%do valor máximo.
- Clique em OK.
Uma mensagem indica que a criação ocorreu com êxito.
