A seguir selecionaremos a geometria para colocar os membros de estrutura inferiores. Para os membros de estrutura inferiores:
- Selecione as quatro arestas inferiores. Verifique de a primeira seleção coincide com a imagem, como indica o cursor.
- Estabeleça o indicador Orientação tal e como é exibido.
- Selecione 0,00 gr no campo Ângulo.
O objetivo do projeto é que as superfícies interiores dos canais em C fiquem alinhadas com o sólido. Como os canais têm uma espessura de 5 mm, devem ter um deslocamento de 5 mm.
- Insira -5 mm nos campos Deslocamento horizontal e Deslocamento vertical.
- Clique em Aplicar. Aparecerá a caixa de diálogo Criar nova estrutura.
- Clique em OK.
Para os membros de estrutura superiores:

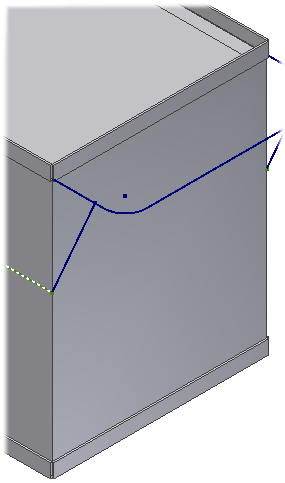

- Selecione as quatro arestas superiores. Assegure-se de que você selecionou o extremo esquerdo da primeira linha, tal como é indicado.
- Clique em Aplicar.
- Altere a exibição gráfica para Sombreada.
