- Crie ou importe uma peça com paredes finas.
- Crie o perfil do apoio em um esboço 2D entre as faces superior e inferior da peça com parede fina. Dica: Use um plano de trabalho de deslocamento para definir a localização do esboço.
- Crie uma superfície que ocupe todo o esboço na posição na qual é necessário o patamar.
- Na faixa de opções, clique na
guia Modelo 3D
painel Peça de Plástico
Apoio

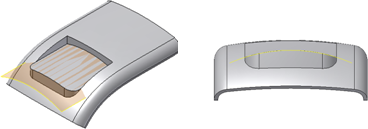

. - Verifique que se selecionou Através de todas na caixa da guia Forma. A seta de direção da plataforma é como a seta exibida na imagem. (Por exemplo, oposta ao volume da folga correspondente.)
- Alterne para a guia Mais.
- Especifique Até a superfície na caixa Opções de patamar da guia Mais e selecione a superfície.
- Clique em Ok para completar o apoio com um patamar com formato de superfície.
