Adicionar fricção

Adicionar fricção e completar a relação entre o jugo e o guia

1. No navegador, clique com o botão direito em Blade set.iam e, a seguir, clique em Flexível. Ao configurar a montagem como Flexível, esta montagem é inserida na pasta de grupo de solda. Na montagem, as restrições são avaliadas e a restrição entre o jugo e a lâmina provoca a adição de uma Junta de revolução.

2. Como mencionado, a montagem ainda não contém nenhuma fricção. Este passo adiciona fricção à junta prismática. Clique com o botão direito na Junta prismática do Guia e no Jugo escocês, e clique em Propriedades.
3. Clique na guia dof 1. Clique no comando Forças de junta . Clique em Ativar força de junta. Especifique um fator de Atrito seco de 0,1 e clique em OK.
4. Adicione uma restrição para definir a posição do jugo escocês com respeito à montagem da manivela. Configure a vista do navegador como Modelo e expanda o nó de Blade set.iam.
5. Expanda o nó de Jugo escocês e clique no comando Restringir.
6. No navegador, selecione Plano de trabalho3 abaixo do componente Jugo escocês.

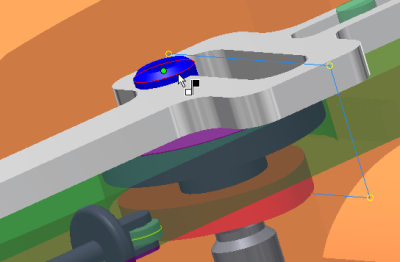

7. Na região gráfica, selecione uma aresta circular do componente Rolo que faça parte da montagem do mancal. Uma junta Ponto-Plano é adicionada para refletir a restrição.

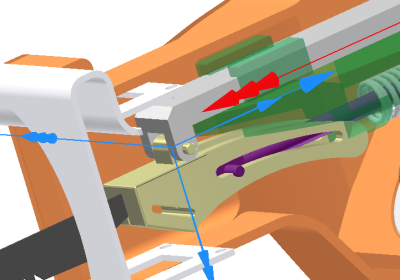

A junta Ponto-Plano resultante tem cinco graus de liberdade e uma restrição. Esta definição é suficiente para transferir o movimento sem restringir o modelo. A Simulação dinâmica detecta as condições sobre-restringidas e ajuda o usuário a resolvê-las.
