Uma vez finalizada a simulação, a tela gráfica mostra o traçado de resultados de Tensão de Von Mises. O conjunto completo de resultados é exibido na pasta Resultados.
Existem vários comandos para visualizar os dados dos resultados. A maioria é localizada nos painéis Resultado e Exibir.

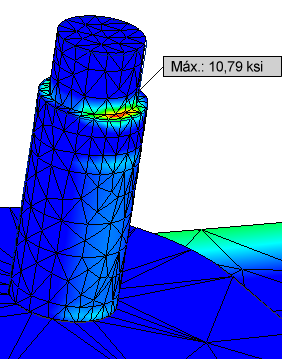

- No painel Exibir, clique em Exibir valor máximo
. Na janela de desenho, uma legenda com chamada de detalhe aponta à localização do valor máximo. Neste exemplo, outros componentes ocultam o valor máximo. - Expanda o nó do navegador da montagem para visualizar a lista de componentes.
- Desative a visibilidade das peças ocultando a localização da tensão.
- Lower Plate:1
- Upper Plate:1
Clique com o botão direito em cada componente e selecione Visibilidade
- Utilize as ferramentas de giro e zoom para visualizar a localização do valor máximo.
Clique duas vezes os diferentes nós de resultados para exibir os resultados na janela de desenho.
