Na guia Geometria, selecione e nomeie os pontos de controle na peça de layout. Os pontos de controle são utilizados para posicionar o resultado de iCopy ao ser colocado em uma montagem. Estes pontos devem ser pontos de geometria (extremidades de linhas, pontos centrais de círculos, mas não pontos de esboço).
- Selecione a guia Geometria.
- Na coluna Geometria, clique Clique para adicionar.
- Selecione o ponto no canto inferior esquerda da estrutura.
- No campo Legenda, insira Inferior esquerdo.
- Na coluna Geometria, clique Clique para adicionar.

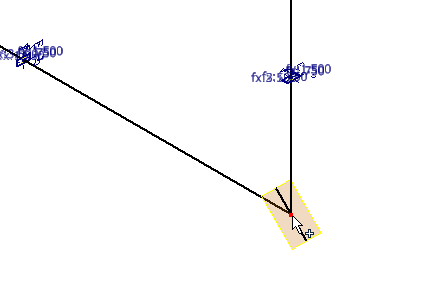

- Selecione o ponto no canto inferior direito da estrutura.
- No campo Legenda, insira Inferior direito.
- Na coluna Geometria, clique Clique para adicionar.

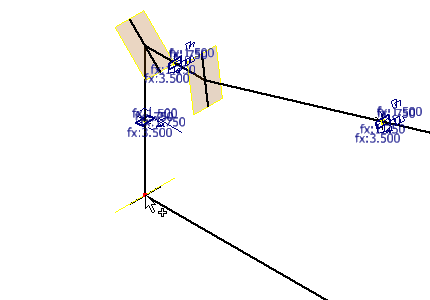

- Selecione o ponto na extremidade esquerda da metade superior do membro de estrutura.
- No campo Legenda, insira Superior esquerdo.
- Na coluna Geometria, clique em Clique para adicionar.

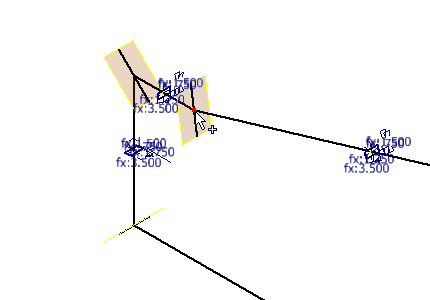

- Selecione o ponto na extremidade direita da metade superior do membro de estrutura.
- No campo Legenda, insira Superior direito. Pressione Enter para aceitar a entrada.
Nota: Para remover um ponto de trabalho da lista, realce os campos Geometria e Legenda e, a seguir, pressione Excluir.
