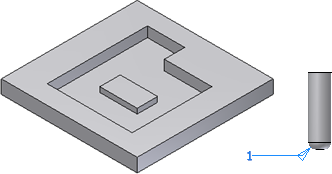

Para aplicar um arredondamento a um alojamento a fim de modelar um processo de fresagem com uma ferramenta de 3 mm de diâmetro e 1 mm de raio de corte, todas as arestas verticais côncavas devem ter um arredondamento de 1,5 mm de raio (gerado pela aproximação vertical da ferramenta), enquanto as arestas da face inferior devem ter um arredondamento de 1 mm de raio correspondente ao raio de corte da ferramenta diâmetro e 1 mm de raio de corte, todas as arestas verticais côncavas devem ter um arredondamento de 1,5 mm de raio (gerado pela aproximação vertical da ferramenta), enquanto as arestas da face inferior devem ter um arredondamento de 1 mm de raio correspondente ao raio de corte da ferramenta
- Na faixa de opções, clique na
Guia Modelo 3D
painel Peça de plástico
Arredondamento com regras
. - Ajuste a Origem à face e selecione a face inferior do alojamento.

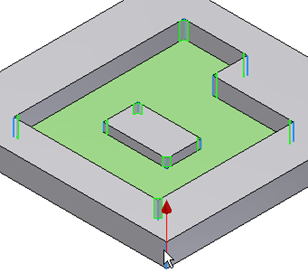

- Configure a regra como Arestas incidentes e selecione uma aresta vertical para definir o eixo.
- Assegure-se de que a direção esteja apontada para acima para incluir todas as arestas verticais que iniciam na face selecionada e apontam para cima. Se tentar virar para a direção oposta, não será selecionada nenhuma aresta. Insira um raio de 1,5 mm . .
- Ao maquinar o alojamento, caso não deseje arredondar as arestas convexas, cancele a opção Todos os arredondamentos na caixa Opções.
- Defina as concordâncias de 1 mm de raio das arestas inferiores. de raio das arestas inferiores.
- Use “Clique para adicionar” para adicionar uma nova regra. Defina Origem como Face. Selecione a mesma face como a da regra anterior, mas dessa vez atribua à regra o ajuste Todas as arestas.
- Insira um raio de 1 mm e clique em Ok para completar a concordância com base em regras. e clique em Ok para completar o arredondamento com base em regras.
Mesmo se ocorrer uma alteração na forma do alojamento, o arredondamento com base em regras será regenerada corretamente.
