Executar simulações

O Simulador contém vários campos, entre eles:

1. Tempo final
2. Imagens
3. Filtro
4. Tempo de simulação
5. Percentual da simulação realizada
6. Tempo real de cálculo

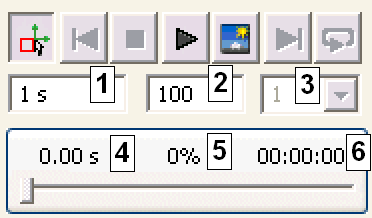

   Painel de simulação

Campo Tempo final

Controla o tempo total disponível para a simulação.

Campo Imagens

Controla o número de quadros de imagem disponível para a simulação.

Campo Filtro

Controla o ritmo de exibição dos quadros de imagem. Se o valor for 1, todos os fotogramas são reproduzidos. Se o valor for 5, um a cada cinco quadros de imagem é reproduzido, etc. Este campo pode ser editado com o modo de simulação ativo mas com nenhuma simulação em curso.

Valor do Tempo de simulação

Mostra a duração do movimento do mecanismo, tal como seria mostrado com o modelo físico.

Valor do Percentual

Mostra o percentual completo de uma simulação.

Valor do Tempo real de cálculo

Mostra o tempo real necessário para executar a simulação. A complexidade do modelo e os recursos do computador afetam no tempo.

Dica: Clique no comando de Atualização de tela para desativar a atualização da tela durante a simulação. Mesmo executando a simulação, não haverá nenhuma representação gráfica.

Antes de executar a simulação, realize os seguintes ajustes.

Configurar uma simulação

1. No Simulador, no campo Tempo final, insira 0,5 s.
   Dica: Utilize as dicas de ferramenta para ver os nomes dos campos do Simulador.
2. No campo Imagens, insira 200. Aumentar o número de quadros melhora os resultados mostrados no Gráfico de saída.
3. No painel Simulação, clique em Executar.

   Quando o componente Motor se move, os outros componentes que integram a cadeia cinemática respondem.

   Nota: Por ainda não termos especificado nenhuma força de fricção ou de amortecimento, o mecanismo não sofre perdas. Nenhuma fricção é criada automaticamente entre os componentes.
4. Se a execução da simulação continua, no painel de simulação, clique em Parar.
5. Clique em Ativar modo de construção.

Como é possível ver, a execução da simulação não tem gerado movimento porque a cadeia cinemática está incompleta. No capítulo seguinte, você completará a construção para possibilitar o movimento.

Para obter mais informações	Local
Tutorial	Simulação: conceitos básicos: peça 2
