Durante a fabricação de peças de chapa de metal, frequentemente é crucial que as dobras físicas sejam criadas em uma sequência particular. Esta sequência da ordem de dobra pode ser definida quando o modelo é exibido em estado de planificação. Uma vez definida, a sequência de dobra pode ser extraída para uma anotação de tabela de dobra nos desenhos de produção.

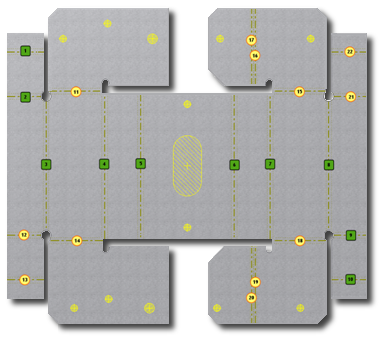

A ordem de dobra é indicada no estado aplainado do modelo usando glifos de cores numerados em sequência. Os glifos circulares de uma cor indicam as dobras que conservam a sequência padrão. Os glifos quadrados de outra cor indicam as dobras que foram alteradas. O esquema de cor ativo determina as cores utilizadas.
A sequência das dobras pode ser alterada de três maneiras:
|
Reordenação dirigida: solicita a seleção de um glifo inicial e um glifo final. Linhas de centro de dobra localizadas entre os glifos iniciais e finais selecionados são renumeradas usando um algoritmo que atravessa a face plana. |
|
|
Reordenação sequencial: após selecionar um glifo inicial de linha de centro de dobra para alterar, seleções sequenciais são feitas de forma manual até que a nova sequência seja completada. |
|
|
Edição individual: um glifo de linha de centro de dobra específico é selecionado e alterado. |
Múltiplas linhas de centro de dobra podem ser identificadas com identificadores de sequência duplicados.
