Criar uma vista base

A primeira vista de um desenho novo é uma vista base. Na faixa de opções, clique na guia Inserir vistas painel Criar Base para incluir vistas base adicionais a um desenho.

Uma vista base é a origem de vistas posteriores. Uma vista base:

  1. Na faixa de opções, clique na guia Inserir vistas painel Criar Base .
  2. Na guia Componente, defina a vista:
    • Especifique o arquivo de modelo.
      Nota: Pode ser criada uma vista de uma peça que só contém esboços. Os esboços 2D devem ser paralelos à vista.
    • Selecione a orientação da vista na lista ou clique em Vista Personalizada para definir uma vista não padrão.
  3. Na guia Opções de exibição, defina as opções de referência e de exibição da vista. As opções disponíveis dependem do tipo de arquivo utilizado para criar a vista.
  4. Defina as opções adicionais:
    • Especifique a escala da vista e ative ou desative a visibilidade do identificador da vista no desenho. Se necessário, clique em Editar legenda da vista para editar a legenda da vista na caixa de diálogo Formatar texto.
    • Certifique-se de que a caixa Criar vistas projetadas imediatamente depois da criação da vista base esteja marcada se desejar criar uma vista base e vistas projetadas ao mesmo tempo.

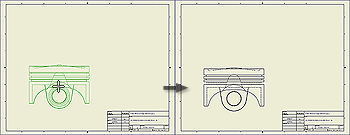

  5. Na janela de desenho, mova a visualização para o local desejado e, em seguida, clique para inserir a vista.
Nota: Peças com a estrutura BOM definidas como Referência não estão incluídas na fórmula para criação do tamanho padrão da caixa delimitadora da vista. Como resultado, as peças Referência podem ser recortadas em vistas de desenho. Para ampliar o tamanho da caixa delimitadora da vista, aumente o valor de Margem na guia Estado do modelo da caixa de diálogo Vista de desenho.
Dica: As configurações e os valores padrão na caixa de diálogo Vista do Desenho são definidos na norma cadeia e podem ser alteradas usando-se o Editor de Estilos e Normas.

Mostre-me como criar uma vista base
