Personalizar a orientação de uma vista de desenho

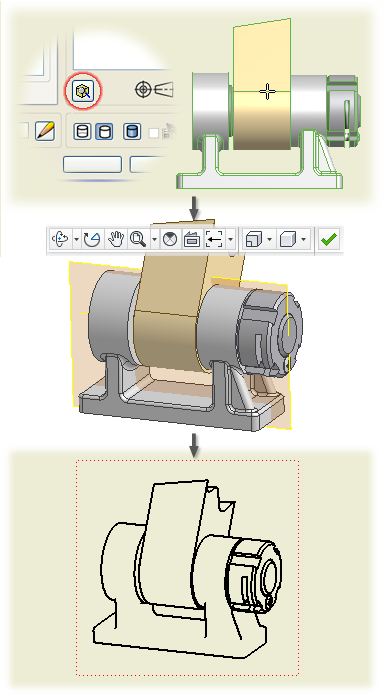

Se a orientação da vista necessária não estiver incluída na lista de Orientação, é possível configurar uma vista de desenho personalizada. Clique em Alterar a orientação da vista na caixa de diálogo Vista de desenho e especifique uma vista personalizada na janela Vista personalizada.

1. Abra a caixa de diálogo Vista do desenho:
   • Para criar uma vista, clique em guia Inserir vistas painel Criar Base na faixa de opções.

     Selecione então um arquivo de modelo na caixa de diálogo Vista do desenho.

   • Para alterar a orientação de uma vista existente, clique duas vezes na vista.
2. Clique em Alterar a orientação da vista na caixa de diálogo Vista do desenho .
3. Utilize os comandos da guia Vista personalizada da faixa de opções para definir a orientação da vista. Por exemplo:
   • Clicar guia Vista personalizada painel Navegar Girar no ângulo na faixa de opções.

     A seguir, utilize as opções na caixa de diálogo Rotação incremental da vista para definir a orientação do modelo.

   • Clique na guia Vista personalizada painel Navegar Ver face para girar uma face do modelo para o plano de projeção.
   • Clicar guia Vista personalizada painel Aparência Perspectiva para girar o modelo para a posição em perspectiva.
     Nota: É possível criar uma vista de detalhe a partir de uma vista em perspectiva, mas não é possível criar outras vistas dependentes. As anotações das vistas em perspectiva são limitadas.
4. Clique na guia Vista personalizada painel Sair Concluir a vista personalizada para aceitar a orientação da vista e fechar a janela Vista personalizada.
5. Clique em Ok para fechar a caixa de diálogo Vista de desenho.
   Nota: Se necessário, defina opções adicionais na caixa de diálogo Vista de desenho antes de clicar em OK.

Dica: Se o arquivo de modelo estiver aberto, é possível configurar a vista no modelo e, em seguida, inseri-la no desenho selecionando Atual na lista de orientações.
