Simetria da geometria de esboço

Cria simetria para uma geometria de esboço através de uma linha de centro.

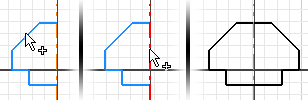

Para começar, utilize os comandos na guia Esboço para criar a geometria para a qual deseja criar simetria.

1. Na faixa de opções, clique na guia Esboço painel Padrão Simetria .
2. Na caixa de diálogo Simetria, clique em Selecionar.
3. Na área de desenho, selecione a geometria para a qual deseja criar simetria.
4. Na caixa de diálogo, clique em Linha de simetria.
5. Selecione o eixo de simetria.
6. Na caixa de diálogo, clique em Aplicar.

Será criada uma simetria da geometria de esboço, utilizando a linha de simetria como eixo de simetria. As restrições de igualdade são aplicadas entre as geometrias simétricas. É possível excluir ou editar segmentos após criar simetria para eles e os segmentos restantes ainda ficarem simétricos.

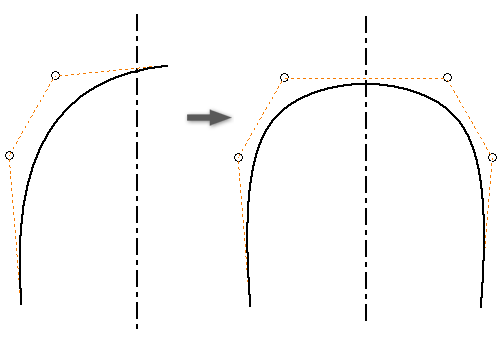

Criar splines simétricas

Quando a opção Autossimetria está selecionada, o comando Simetria cria uma spline única que é simétrica em relação à linha de simetria. Esta opção só fica disponível quando a geometria selecionada é uma spline e cruza a linha de simetria.

1. Em um esboço 2D, crie uma spline.
2. Criar um eixo de simetria que cruza a spline no ponto de simetria.
3. Na faixa de opções, clique na guia Esboço painel Padrão Simetria .
4. Na caixa de diálogo Simetria, clique em Selecionar.
5. Na área de desenho, selecione a spline para a qual deseja criar simetria.
6. Na caixa de diálogo, clique em Linha de simetria.
7. Selecione o eixo de simetria.
8. Selecione a opção Auto-simétrica.
9. Clique em Aplicar.
