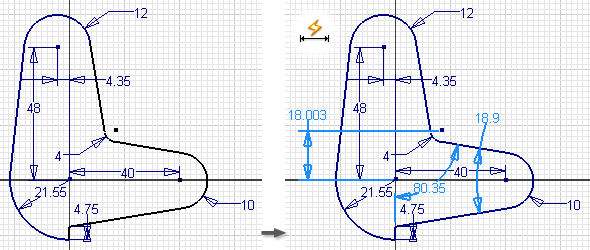

Utilize o comando Cota para adicionar somente as cotas necessárias, a seguir, utilize o comando Cotas e restrições automáticas para calcular todas as outras cotas e restrições do esboço.
- Na faixa de opções, clique na
guia Esboço
painel Restrição
Cotas e restrições automáticas
. A caixa de diálogo Cota automática mostra o número de cotas e restrições necessário para restringir o esboço completamente.
- Aceite as configurações padrão para adicionar cotas e restrições ou apague uma marca de verificação para evitar a aplicação dos elementos associados.
- Clique em Curvas e, a seguir, selecione a geometria individualmente ou de forma múltipla.
Se preferir, clique e segure o botão esquerdo do mouse enquanto arrasta o cursor para colocar a geometria que deseja em uma janela de seleção e, a seguir, clique para selecionar.
- Clique em Aplicar para adicionar cotas e restrições à geometria selecionada.
Para dimensionar e restringir automaticamente o esboço inteiro, clique em Aplicar sem geometria selecionada.
- Se desejar, clique em Remover para excluir as cotas e as restrições adicionadas automaticamente da geometria de esboço. As caixas de verificação Cotas e Restrições devem estar selecionadas para que o comando Remover exclua as cotas e restrições, respectivamente.
- Ao terminar, clique em Concluir.
Mostre-me como utilizar cotas e restrições automáticas
