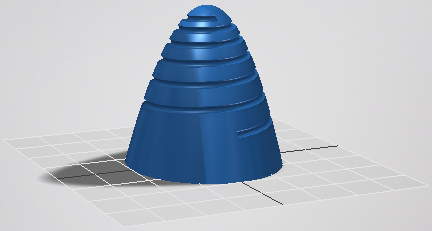

Utilize as curvas da equação para modelar uma geometria complexa, como os perfis do dente de engrenagem ou caminhos de varredura para bombas hidráulicas. Para gerar uma curva de equação, especifique as equações para definir a curva e uma faixa para avaliar as equações.
- Na faixa de opções, clique na
Guia Modelo 3D
painel Esboço
Criar esboço 3D
. Se há um esboço 2D ativo, clique com o botão direito do mouse e selecione Concluir esboço para fechar o ambiente 2D. - Na faixa de opções, clique na
Faixa de opções: Guia Esboço 3D
Painel de Desenho
Curva de equação
para exibir a barra de ferramentas pequena.
- Selecione cartesianas, cilíndricas ou esféricas para especificar o sistema de coordenadas.
- Insira as equações para X, Y, Z, ou R θZ ou R, ϕ, θ dependendo do sistema de coordenadas selecionado.
- Insira os valores mínimo e máximo para t no Tmín e Tmáx campos.
- Clique em Ok para criar a ranhura e sair do comando. Clique em Aplicar para criar a ranhura e conservar o comando ranhura aberto.
- Adicionar cotas ou restrições entre a curva e outra geometria de esboço.
Mostre-me como criar e utilizar equação curvas
Formato de exemplo de equação
Esta tabela mostra exemplos do formato necessário para utilizar determinados operadores e funções.
| Cartesiano | Cilíndrico | Esférica | |
|---|---|---|---|
|
soma ou subtração |
x(t): 1 mm * t + 1 mm y(t): 1 mm * t - 1 mm z(t): 1 mm * t - 1 mm |
r(t): 1 mm * t + 1 mm θ(t): 1 rad * t + 1 rad z(t): 1 mm * t - 2 mm |
r(t): 1 mm * t + 1 mm ϕ(t): 1 rad * t + 1 rad θ(t): 1 rad + t - 1 rad |
|
Multiplicação ou divisão |
x(t):2 mm * t Y (T): 2 mm / t Z (T): 2 mm / t |
r(t): 3 mm * t θ(t): 2 rad * t z(t): 2 mm * t / 2 |
r(t): 3 mm *t ϕ(t): 2 rad * t θ(t): 2 rad / 2 |
|
Expoentes |
x(t): (t ^ 2) * 1 mm Y (T): 1 mm * por (t; 2) Z (T): 1 mm * por (t; 2) |
r(t): 1 mm * (t ^ 2) θ( T): 1 rad * por (t; 2) Z (T): 1 mm * (t ^ (1/2) |
r(t): 1 mm * (t ^ 2) ϕ( T): 1 rad * por (t; 2) θ(t): 1 rad * (t ^ (1/2)) |
|
Funções de Trigonometria |
x(t): 1 mm * sin(1 rad * t) + 1 mm * cos(1 rad * t) Y (T): 1 mm * tan (1 rad * t) Z (T): 1 mm * tan (1 rad * t) |
R (T): 1 mm * cos (1 rad * t) θ( T): 1 rad * sin (1 rad * t) Z (T): 1 mm * tan (1 rad * t) |
R (T): 1 mm * cos (1 rad * t) ϕ( T): 1 rad * sin (1 rad * t) θ( T): 1 rad * tan (1 rad * t) |
|
Funções de Trigonometria Inversa |
X (T): 1 mm * ASIN (T) / 1 rad + 1 mm * ASIN (T) / 1 rad Y (T): 1 mm * ATAN (T) / 1 rad Z (T): 1 mm * ATAN (T) / 1 rad |
R (T): 1 mm * ACOS (T) / 1 rad θ( T): ASIN (T) Z (T): 1 mm * ATAN (T) / 1 rad |
R (T): 1 mm * ACOS (T) / 1 rad ϕ( T): ASIN (T) θ( T): ATAN (T) |
|
Hiperbólico |
X (T): 1 mm * sinh (1 rad * t) + 1 mm * cosh (1 rad * t) Y (T): 1 mm * tanh (1 rad * t) Z (T): 1 mm * tanh (1 rad * t) |
R (T): 1 mm * cosh (1 rad * t) θ( T): 1 rad * sinh (1 rad * t) Z (T): 1 mm * tanh (1 rad * t) |
R (T): 1 mm * cosh (1 rad * t) θ( T): 1 rad * sinh (1 rad * t) ϕ( T): 1 rad * tanh (1 rad * t) |
|
Sessão |
X (T): 1 mm * Ln (T) Y (T): 1 mm * registro (T) Z (T): 1 mm * registro (T) |
R (T): 1 mm * registro (T) θ( T): 1 rad * Ln (T) Z (T): 1 mm * Ln (T) |
R (T): 1 mm * registro (T) ϕ( T): 1 rad * Ln (T) θ( T): 1 rad * Ln (T) |
Editar curvas de equação 3D
Editar a equação para modificar a curva. Utilize cotas e restrições para controlar a posição da curva.
Em um esboço 3D ativo, utilize um ou vários dos seguintes métodos para editar uma curva da equação.
- Clique com o botão direito do mouse na curva da janela de desenho ou do navegador e, a seguir, selecione Editar curva de equação para exibir a minibarra de ferramentas. É possível modificar as equações, alterar o sistema de coordenadas, ou editar a faixa.
- Adicione restrições para controlar as relações entre a curva e outras geometrias: As curvas de equação suportam restrições coincidentes, tangentes, perpendiculares e fixas.
- Adicione uma cota entre uma extremidade da curva e outra geometria.
- Clique com o botão direito na curva e selecione Exibir curvatura para analisar a curvatura da curva de equação.
