Recortar curva de esboço

Recortar curvas ou excluir segmentos de curva.

Em um esboço 3D, recorte curvas para interseções com uma face, um plano de trabalho ou uma superfície.

Recorte sem selecionar contornos (Esboço 2D e 3D)

1. Na faixa de opções, clique na guia Esboço painel Modificar Recortar .
2. Na janela de desenho, pare o cursor sobre uma curva para visualizar o recorte e, a seguir, clique na curva para concluir.
   Nota: Selecionar uma curva sem interseções físicas ou virtuais, exclui a curva.
3. Continue a recortar curvas.
4. Para sair do recorte de curvas, pressione Esc, clique em outro comando ou clique com o botão direito do mouse e selecione OK.
Dica: Para alternar para os comandos Estender ou Dividir, clique com o botão direito do mouse e selecione a opção adequada. Para realizar temporariamente a operação de extensão, mantenha pressionada a tecla Shift. Solte para concluir a operação de recorte.

Recorte selecionando contornos (Esboço 2D)

1. Na faixa de opções, clique na guia Esboço painel Modificar Recortar .
2. Mantenha a tecla CTRL pressionada e verifique como a barra de Status ou as Mensagens dinâmicas o instruem a “Selecionar a geometria utilizada para recortar”.

   Selecione a primeira geometria de limite.

   Solte a tecla CTRL.

3. Para selecionar somente uma geometria de limite, clique com o botão direito do mouse e selecione Continuar. Caso contrário, selecione a segunda geometria de limite.
4. Na janela de desenho, pare o cursor sobre a curva para visualizar o recorte e, a seguir, clique na curva para concluir.

   Todas as linhas ou curvas cruzadas pelo caminho do cursor são recortadas.

5. Continue a recortar curvas.
6. Para sair do recorte de curvas, pressione Esc, clique em outro comando ou clique com o botão direito do mouse e selecione OK.

Mostrar como recortar curvas de esboço

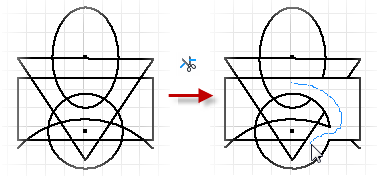

Recortar a geometria de esboço de forma dinâmica (Esboço 2D)

1. Na faixa de opções, clique na guia Esboço painel Modificar Recortar .
2. Na janela de desenho, clique com o botão esquerdo do mouse e mova o cursor sobre o esboço. Todas as linhas e curvas que o cursor tocar serão recortadas.
3. Para deixar de recortar curvas, pressione Esc, clique em outro comando ou clique com o botão direito do mouse e selecione Ok.

Mostrar como recortar curvas de esboço de forma dinâmica
