- No navegador, clique com o botão direito do mouse no corpo de reparo do composto com erros e selecione Excluir. Nota: Em um projeto real, você pode realçar o corpo e selecionar Suprimir operações se não deseja excluir as formas originais.
- Expanda a pasta Corpos sólidos e ative a visibilidade do topo da tabela.

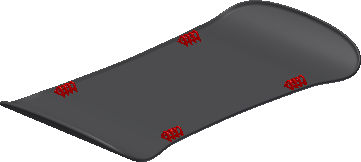

- Oriente a vista para a parte inferior isométrica para coincidir com a seguinte imagem.
Clique no comando Combinar. - Selecione o topo da tabela como a seleção base.
- Selecione as guias padrão e simétricas como o corpo da operação.
- Clique em Ok. Os sólidos são combinados em um corpo sólido.

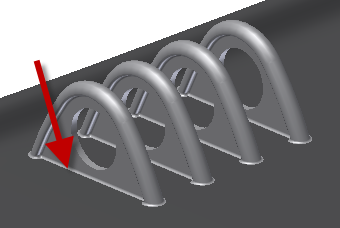

- Ao completar o projeto, adicione um arredondamento de raio de 0,05 na interseção de cada guia de montagem e no corpo da tabela.
- Na pasta Corpos sólidos, ative a visibilidade do suporte.
Opcional: para converter a peça com vários corpos em peças individuais em uma montagem, clique no comando Criar componentes na guia Gerenciar.
Parabéns! Você completou o tutorial de Reparo.
