Estenda uma curva

Estenda curvas em esboços.

Em um esboço 3D, estenda curvas para interseções com uma face, um plano de trabalho ou uma superfície.

Estenda sem selecionar um limite (Esboços 2D e 3D)

1. Na faixa de opções, clique na guia Esboço painel Modificar Estender .
2. Na janela de desenho, pare o cursor sobre uma curva para visualizar a extensão e, a seguir, clique na curva para concluir.
3. Continue a estender curvas.
4. Para deixar de recortar curvas, pressione Esc, clique em outro comando ou clique com o botão direito do mouse e selecione Ok.
Dica: Para alterar para os comandos Recortar ou Dividir, clique com o botão direito do mouse e selecione a opção adequada. Para realizar temporariamente a operação de recorte, mantenha pressionada a tecla Shift. Solte para concluir a operação de recorte.

Estenda selecionando um limite (Esboço 2D)

1. Na faixa de opções, clique na guia Esboço painel Modificar Estender .
2. Mantenha a tecla Ctrlpressionada e verifique como a barra de Status ou as Mensagens dinâmicas instruem você a “Selecionar a geometria para recortar”.
   • Selecione a geometria de limite.
3. Solte a tecla Ctrl.
4. Na viewport, pare o cursor sobre a curva para obter uma visualização do resultado e, a seguir, clique na curva para concluir.
5. Continue a estender curvas.
6. Para deixar de recortar curvas, pressione Esc, clique em outro comando ou clique com o botão direito do mouse e selecione Ok.

Mostrar como estender as curvas de esboço

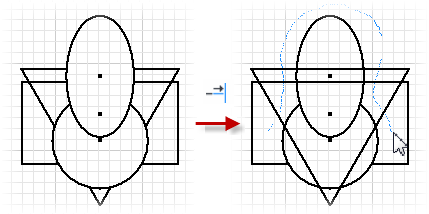

Estender a geometria de esboço de forma dinâmica (Esboço 2D)

1. Na faixa de opções, clique na guia Esboço painel Modificar Estender .
2. Na janela de desenho, clique com o botão esquerdo do mouse e mova o cursor sobre o esboço.

   Conforme o caminho do cursor cruza sobre eles, todas as linhas ou curvas se estendem.

3. Para deixar de recortar curvas, pressione Esc, clique em outro comando ou clique com o botão direito do mouse e selecione Ok.

Mostrar como estender curvas de esboço de forma dinâmica
