Este tipo de peça é fabricada utilizando uma chapa de metal. Neste tutorial, você utilizará o comando Casca para criar uma espessura uniforme na chapa de metal em uma peça normal Autodesk Inventor LT.
- Na faixa de opções, clique na
Guia Modelo 3D
painel Modificar
Casca
. - Utilize Girar para aproximar a vista mostrada à próxima imagem. A orientação exata não é importante.
- Utilize o comando Casca para deixar o modelo oco conservando a espessura de parede especificado. É possível remover as faces do modelo que estarão abertas ao finalizar o comando.

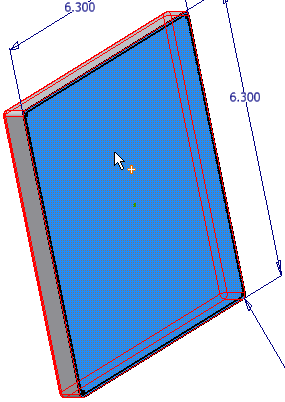

- Selecione a face com o esboço.
- Utilizando a técnica de referência de dimensões que você aprendeu anteriormente, destaque o valor padrão do campo Espessura da caixa de diálogo Casca, e selecione a dimensão 0,060 localizada na vista superior da geometria de esboço, para definir a espessura do material.
- Clique em Ok para criar a casca e sair do comando.
Observe que, como você criou um arredondamento antes da casca, o programa cria automaticamente o arredondamento interno, como parte da operação de casca.
- No navegador do Modelo, clique com o botão direito do mouse no nó Esboço1 e remova a marca de verificação de Visibilidade para desativar a visualização do esboço.
- Salve a peça, utilizando cover_painel para o nome de arquivo.
- Fechar a peça.
