Bloco do esboço

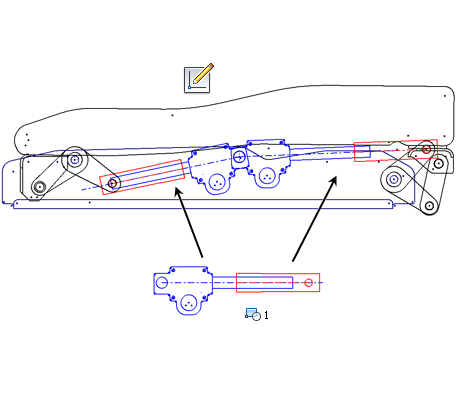

Geometria para o bloco e instâncias do esboço

Crie blocos de esboço em esboços de peça 2D que contêm apenas objetos de esboço. É possível pré-selecionar a geometria para criar um bloco ou selecionar geometria com o comando Criar bloco ativo. A geometria compreendida passa a fazer parte da definição de bloco e uma instância da definição de bloco substitui-o.

É possível inserir instâncias de definições de bloco em esboços. No navegador, cada instância é listada sob o esboço principal.

É possível criar instâncias de bloco com os comandos Simetria e Padrão.

Nem toda a geometria de esboço 2D está disponível para blocos do esboço. Quando a geometria é selecionada e o Criar bloco é executado, uma mensagem de aviso é exibida para notificá-lo sobre o problema. É possível criar o bloco, mas não incluir a geometria inelegível.

Geometria indisponível para bloco do esboço

Pontos centrais de arco/círculo/polígono
Extremidades de arco/círculo/spline
Pontos de spline individuais: todo o spline deve ser selecionado
Geometria projetada
Geometria derivada
Geometria posicionada pelo iFeature

Ponto de inserção

Os blocos são criados com um Ponto de inserção. Este ponto padroniza o centróide da geometria do bloco ou é possível selecionar outro ponto diferente. Ao inserir uma instância de bloco do esboço, o ponto de inserção conecta o ponteiro do mouse ao bloco antes da inserção. É possível selecionar se deseja o ponto de inserção visível ou oculto.

nomes e descrições do Bloco do esboço

Os blocos são criados com nomes e descrições. É possível definir seus próprios nomes e descrições ou aceitar os valores padrão. O nome do bloco é exibido no navegador na pasta Blocos. O nome também aparece em todas as instâncias do navegador, seguido de dois pontos e do número da instância. Por exemplo, se você definir um bloco chamado CILINDRO e o colocar em Esboço2, a instância de Esboço2 será chamada CILINDRO:1.

É possível renomear as definições e instâncias de blocos do esboço. Se renomear a definição de bloco, o novo nome se propaga através dos nomes da instância. No entanto, a alteração do nome da instância, anula a alteração no nome da definição de bloco.

Blocos aninhados e instâncias flexíveis

Blocos aninhados são criados quando instâncias do bloco são selecionadas ao invés de, ou em adição a, geometria de esboço.

Se quiser adicionar ou alterar restrições entre os blocos, edite a definição de bloco aninhado.

Formato de bloco do esboço

Semelhante a outras geometrias de esboço, é possível alterar a aparência dos blocos do esboço. Utilize as propriedades de Geometria para criar formatos para os blocos e melhorar a comunicação dentro do projeto. Algumas coisas a considerar quando você aplica diferentes formatos personalizados para a sua geometria:

Quando uma definição de bloco é criada, ela retém o formato personalizado.
É possível editar as propriedades de geometria da definição de bloco. Clique com o botão direito do mouse a definição no navegador, selecione Propriedades e altere as configurações correspondentes.
Ao inserir blocos, as instâncias são criadas com o formato de definição de bloco como o padrão.
É possível alterar as propriedades de geometria para cada instância. Clique com o botão direito do mouse o exemplar, selecione Propriedades e altere as configurações correspondentes.
Utilize Alterar formato na barra de ferramentas Propriedades de esboço para alterar entre os formatos padrão e de usuário no esboço selecionado.
Na ausência de formatos de usuário, as configurações padrão Inventor se aplicam.

Edição nos blocos do esboço

É possível editar as definições de blocos do esboço em contexto ou fora do contexto. Quando você editar em contexto, é possível adicionar outra geometria de esboço ativa à definição de bloco. Independentemente de como a definição do bloco de esboço é editada, as alterações são propagadas a todas as instâncias do bloco.

Nota: Não é possível editar uma instância de bloco do esboço independente da definição de bloco. No entanto, é possível inserir uma instância de bloco utilizando uma definição de bloco ativa e, depois, convertê-la em exclusiva. Uma vez inserida a instância, Exploda a instância, execute as modificações necessárias aos constituintes e a seguir, utilize o Criar bloco para criar uma definição.

Edição contextual do bloco do esboço

Uma edição em contexto é onde você edita uma instância da definição de bloco do esboço enquanto estiver em um esboço. Toda a geometria visível no esboço ativo está disponível para adicionar à definição de bloco. A geometria não incluída na definição de bloco está ligeiramente atenuada em comparação com a geometria do bloco.

Edição fora de contexto do bloco do esboço

Uma edição fora é de contexto é onde você edita uma definição do bloco de esboço em isolamento com o nó do navegador da definição de bloco. Como está fora de contexto, relativo aos esboços, não há geometria adicional de esboço disponível para a edição. É possível alterar a geometria na definição de bloco ou é possível criar nova geometria.

Explosão de bloco do esboço

Para excluir uma instância de bloco mas manter os objetos que compõem a instância , utilize o comando Explodir. No caso de exemplares de blocos não aninhados, o comando Explodir remove a instância de bloco e deixa a geometria 2D constituinte. No caso de instâncias de blocos aninhados, a instância é removida, mas os blocos constituintes e a geometria 2D permanecem no esboço.
