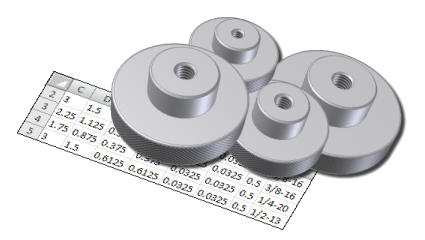

A maioria dos desenhistas trabalham com peças que diferem em tamanho, material ou outras variáveis, mas o mesmo projeto básico funciona com muitos modelos. Podem ser criados estes projetos como iParts para depois utilizar uma ou mais variações delas.
A caixa de diálogo Criar iPart é utilizada para criar famílias de peças que contêm uma tabela. No caso de iParts padrão, cada variação de iPart é um membro de iPart e é definida usando uma linha na tabela.
Em geral:
- Comece com uma peça nova ou existente.
- Determine a parte do projeto que altera com cada membro.
- Utilize o comando Parâmetros para alterar o nome dos parâmetros, definir equações e criar parâmetros do usuário.
- Utilize o comando Criar iPart para definir uma ou várias linhas da tabela que representem membros da família de iPart. Para isso, especifique variações dos parâmetros, das propriedades, da informação de roscas, da informação de iMate, da desativação de operações e das operações de trabalho.
- Salve a peça, que automaticamente adquire o formato de família de iPart.
Fluxo de trabalho do iParts
Quando cria uma iPart, desenha a peça e define todas suas variações. É criada uma linha de uma tabela para cada versão possível. Cada versão, conhecida como membro, é armazenada em uma família de iPart. Seu cliente pode então selecionar uma linha da tabela que represente a versão apropriada da peça. Esta técnica gera um membro de iPart.
É possível criar dois tipos de famílias iPart: padrão e personalizado.
Tipos de iParts
Existem dois tipos de iParts:
- Uma família de iPart padrão define todos os valores em colunas. Quando é publicada uma peça iPart usando uma família de iPart padrão, não podem ser alteradas as peças membro uma vez inseridas.
- Uma família de iPart personalizada contém ao menos uma coluna identificada como Coluna de parâmetros personalizados. Quando é publicada uma peça iPart usando uma família de iPart personalizada, podem ser alterados os parâmetros personalizados ao inserir o membro da iPart. É possível adicionar operações a um membro de iPart personalizado.
Informações para inclusão na iPart
É possível incluir:
- Parâmetros. Utilize o editor de parâmetros para alterar o nome dos parâmetros, definir equações entre parâmetros e criar parâmetros do usuário.
- Propriedades, as quais permitem incluir informações como número de peça, número de estoque e material. A lista de materiais e a lista de peças são mantidas atualizadas de forma automática.
- Roscas, incluídas diferentes famílias de roscas, designações, classes, direções e diâmetros de tubulação.
- iMates, especificando as que devem ser incluídas ou desativadas, valores de deslocamento, nomes coincidentes e números de sequência.
- Operações de trabalho, incluindo as que devem ser incluídas ou excluídas e seu estado de visibilidade.
- Estado de desativação de operações. Quando é usada a desativação de operações, podem ser incluídas várias configurações de uma mesma peça em um único arquivo. Por exemplo, uma configuração da peça pode ter uma extrusão com um corte, enquanto outra pode ter uma extrusão com uma junta.
- iFeatures e iFeatures vinculadas a tabela. É possível especificar quais iFeatures inseridas serão incluídas em uma iPart. Se a iFeature incluir uma tabela, é possível especificar o valor da linha da iFeature e o estado de anulação de cada linha.
Diferenças em iParts padrão e personalizadas
Quando é criada uma família de iPart, é determinado se os parâmetros podem ser alterados ou não quando é inserida uma iPart em uma montagem. As peças que são criadas a partir de famílias iPart padrão não podem ser alteradas. Pelo contrário, as peças que são criadas a partir de famílias iPart personalizadas podem incluir parâmetros selecionados que podem ser alterados ao inseri-las.
As famílias iPart padrão, como as famílias de parafusos, não são editadas. Dado que os parafusos são peças que não alteram, será selecionado o membro de iPart individual que queira utilizar, mas não serão editados seus valores. Em geral, os membros de iParts padrão são salvos em uma biblioteca. Por padrão, os arquivos dos membros de iPart padrão são localizados em uma pasta do mesmo nome que a família.
As famílias iPart personalizadas não são editadas diretamente, mas pode ser selecionado o valor dos parâmetros personalizados quando é inserido um membro da família. Por exemplo, em uma família de ângulos, é selecionada a iPart que queira utilizar e, depois, são alterados determinados valores, como o comprimento, a largura ou a espessura. Só os valores que são especificados quando é criada a família de iPart podem ser alterados. Os membros de iParts personalizadas costumam ser específicos de uma montagem determinada e podem ser armazenados em qualquer localização onde sejam salvas as outras peças.
A localização dos arquivos criados para membros de iParts personalizadas é baseada no caminho especificado com Procurar na caixa de diálogo Posicionar iPart personalizada. Os membros de iPart personalizados permitem inserir valores personalizados não incluídos na tabela. As colunas de membros de iParts personalizadas aparecem com fundo azul na família de iPart. É possível editar membros de iPart personalizados se adicionar operações, esboços, etc., adicionais. Isto significa que dois membros de iPart personalizados produzidos com parâmetros idênticos podem ser diferentes.
Comportamento das operações de trabalho nas iParts
As operações de trabalho são úteis nas iParts.
Crie operações de trabalho em uma peça antes de converter em uma família de iPart e, a seguir, determine as operações de trabalho que devam ser incluídas ou excluídas nos membros da iPart.
Na caixa de diálogo Criar iPart, as operações de trabalho têm parâmetros padrão de inclusão ou exclusão. É possível alterar os parâmetros selecionando operações de trabalho que devam ser incluídas ou excluídas na tabela de iPart. Cada linha pode ter operações de trabalho incluídas ou excluídas. Os parâmetros padrão são:
- As operações de trabalho restringidas com iMates são incluídas.
- Todas as demais operações de trabalho são excluídas, exceto as restringidas com iMates.
Com relação às iParts, cada linha da tabela de iPart representa um membro. Em uma coluna correspondente a cada operação de trabalho, é indicada se é incluída ou é excluída. É possível alterar o parâmetro em cada linha da tabela.
Dicas para criar famílias iPart
- Determine a parte do projeto que altera com cada versão.
- Após criar a peça básica, utilize o comando Parâmetros para alterar o nome dos parâmetros do sistema e criar nomes de parâmetro únicos. Depois, use o comando Criar iPart para criar a família de iPart. Os parâmetros salvos são adicionados automaticamente à tabela de iPart.
- Quando criar uma família de iPart, utilize Desativar operações e Reativar operações para fazer distinções significativas entre os membros. Adicione as operações à tabela de iPart e depois especifique o estado de desativação das operações em cada coluna da tabela de iPart.
- Na caixa de diálogo Criar iPart, clique com o botão direito do mouse nos materiais, tamanhos ou outros valores importantes do painel da direita e selecione-os como chaves. Só os valores de chave são exibidos no navegador de modelos. Os números das chaves determinam a hierarquia de aninhamento. Assim, a chave 3 é aninhada embaixo da chave 2, e a chave 2 é aninhada embaixo da chave 1.
- As unidades do documento padrão são utilizadas se não for especificada uma unidade de medida em uma célula da tabela.
- Para incluir propriedades de peças em desenhos, inclua na tabela de iPart, ainda que seus valores não alterem nos diferentes membros.
Publicar dados DWF
A publicação a partir de uma família de iPart gera um arquivo DWF que contém uma tabela de iPart. Ative a tabela de iPart no navegador e, então, use
Salvar Como Salvar Cópia Como. Especifique o tipo de arquivo DWF e as opções que deseja.
