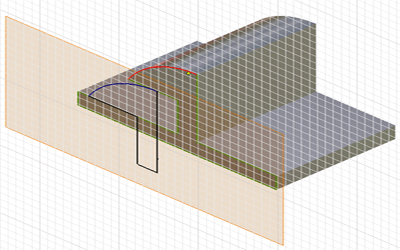

A geometria de referência consiste em curvas ou pontos de esboço. É criada usando a projeção de arestas do modelo, vértices ou operações de trabalho de outro esboço sobre o plano do esboço ativo. A geometria de referência é baseada (é associada com) na geometria criada previamente.
A geometria de referência é criada de duas formas:
- Todas as arestas da face são adicionadas automaticamente ao esboço ativo como geometria de referência quando é criado um esboço na face plana de um modelo.
- O comando Projetar geometria projeta arestas do modelo, vértices, operações de trabalho, pontos ou curvas de um esboço visível sobre o plano do esboço ativo como geometria de referência.

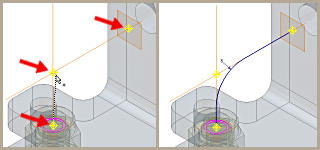

Ponto de trabalho
As operações de trabalho são geometria construtiva abstrata, que é usada quando a geometria não é suficiente para criar e colocar operações novas. Para fixar a posição e a forma, restrinja as operações a operações de trabalho.
É possível colocar ou projetar pontos de trabalho em faces de peças, arestas lineares, arcos ou círculos. Os pontos de trabalho podem estar restringidos a pontos de centro de arcos, círculos e elipses.

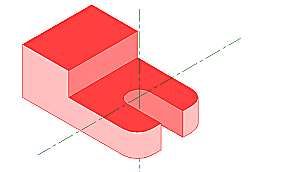

Eixos de trabalho
Ao criar operações, utilize eixos de trabalho para marcar linhas de simetria, eixos ou distâncias entre eixos de operações de revolução.

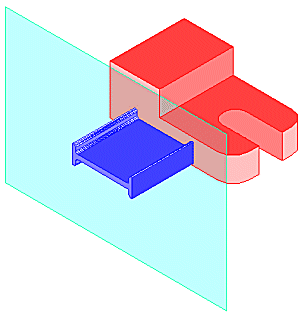

Planos de trabalho
Utilize os planos de trabalho para criar eixos, planos de esboço e planos de extremidade, ou para colocar vistas de seção transversal ou planos de corte.
Pautas para utilizar o plano de trabalho:
- A face de uma peça não está disponível como plano do esboço para criar um esboço de novas operações.
- Uma posição intermediária é requerida para definir outros planos de trabalho (por exemplo, a um ângulo com respeito a uma face e a uma distância de deslocamento).
- Os planos de trabalho devem ser inseridos no centro de formas cilíndricas e devem ser usados para fixar cotas paramétricas entre operações cilíndricas.
