Editar uma vista de desenho

É possível alterar a legenda, a escala, o estilo de exibição e outros atributos de uma vista de desenho.

Dicas:

• Para mover uma vista, clique e arraste a borda vermelha.
• É possível excluir uma vista do desenho, ou bem copiar e colar uma vista em outra folha. Clique na vista com o botão direito do mouse e depois selecione a operação adequada no menu.
• Se precisar recuperar operações de trabalho depois de ter criado uma vista, clique com o botão direito do mouse no modelo no navegador e, depois, selecione Incluir operações de trabalho. Na caixa de diálogo Incluir operações de trabalho, especifique o tipo de operação de trabalho que deseja recuperar na vista de desenho.
• As configurações e valores padrão da caixa de diálogo Vista de desenho são definidas no padrão atual e podem ser alteradas utilizando o Editor de estilos e normas.

Nota: Se você remover uma vista com vistas projetadas, dependentes, de seção de detalhe ou auxiliares, elas serão excluídas automaticamente.

Para editar uma vista de desenho:

1. Na janela de desenho ou no navegador, selecione a vista.
2. Clique com o botão direito do mouse e depois selecione Editar vista no menu.
3. Na caixa de diálogo Vista de desenho, na guia Componentes, altere as opções relacionadas ao modelo de origem.
4. Na guia Opções, altere os atributos dos dados de referência ou exiba as características.
5. Altere as opções adicionais:
   • Selecione a escala da vista e edite o identificador da vista.
   • Ative ou desative a visibilidade da legenda da vista.
   • Clique em Editar legenda da vista e edite a legenda da vista na caixa de diálogo Formatar texto.
   • Defina o estilo de exibição: exiba ou remova as linhas ocultas e, se adequado, selecione uma vista sombreada.
     Nota: Se a opção Escala de base ou Estilo de base estiver selecionada, a escala ou o estilo de exibição não poderão ser alterados.
6. Clique em Ok para fechar a caixa de diálogo Vista de desenho.

Suprimir uma vista de desenho

1. Clique com o botão direito do mouse em uma vista de desenho no navegador do modelo ou na janela de desenho.
2. No menu, selecione a opção Suprimir.

Nota: Para voltar a ativar uma vista de desenho, clique com o botão direito do mouse em uma vista de desenho no navegador do modelo e desmarque a opção Suprimir.

Controlar a herança de corte para vistas secundárias

É possível controlar se as vistas secundárias herdam o corte de seção, segmentado, partido ou superposto.

1. Na janela de desenho ou no navegador, selecione a vista secundária.
2. Clique com o botão direito do mouse e depois selecione Editar vista no menu.

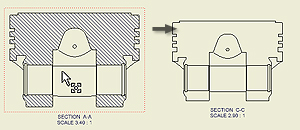

3. Abra a guia Opções de exibição da caixa de diálogo Vista de desenho e selecione as caixas de seleção adequadas na seção Herança de corte. Os cortes selecionados são herdados da vista principal.
   Nota: As opções disponíveis dependem do tipo de vista editada.
4. Clique em Ok para fechar a caixa de diálogo Vista de desenho.
