Mova a geometria de esboço selecionado de um ponto para outro, ou mova uma cópia da geometria.
As restrições associadas à geometria selecionada podem afetar a operação de deslocamento.
- Clique em
guia Esboço
painel Modificar
Mover
. Aparecerá a caixa de diálogo Mover com o comando Selecionar ativado. - Na janela de desenho, selecione a geometria ou selecione os grupos de geometria com a janela de seleção. Clique com o botão direito do mouse e selecione:
- Selecionar tudo Seleciona toda a geometria na janela de desenho.
- Copiar Move uma cópia e deixa a geometria original inalterada.
- Continuar Fecha o comando Selecionar e ativa o Ponto Base na caixa de diálogo Mover.
Dica: Se você precisar de somente uma seleção de geometria antes da seleção do ponto central, utilize Otimizar para seleção única. A seguir, o comando Ponto Base é ativado automaticamente após selecionar a primeira geometria. - Para definir o ponto base, clique na janela de desenho. Alternativamente, marque a caixa de seleção Entrada Precisa, insira as coordenadas, e clique em Aplicar ou Inserir. Uma vez definido o ponto base, a visualização dinâmica exibe linhas tracejadas que representam a geometria original, e linhas sólidas que representam a geometria rotacionada.
- Para mover a geometria, na janela de desenho, arraste o cursor do mouse. Não é necessário manter pressionado o botão do mouse. A geometria selecionada se move com o ponteiro no deslocamento que a definição do ponto base estabelece. Na caixa de diálogo, em Ângulo, o valor é atualizado de forma dinâmica. Dica: Ao arrastar o ponteiro até a posição desejada aproximada, a extremidade executa um snap ao eixo vertical ou horizontal mais próximo. Para substituir esta operação de snap, mantenha a tecla Ctrl pressionada enquanto arrasta ou, em Opções do aplicativo, guia Esboço, desmarque Snap à grade.
- Se as restrições previnem a operação de deslocamento, clique em Mais
, e defina as substituições para relaxar ou quebrar as restrições geométricas. - Para definir a extremidade da deslocação, clique na janela de desenho ou na barra de ferramentas Entrada precisa, insira as coordenadas exatas, e clique em Aplicarou Inserir. Dica: Clique em Backspace para redefinir o ponto final do deslocamento.
- Clique com o botão direito do mouse e, a seguir, clique em Concluir, clique em Concluir na caixa de diálogo, ou clique em Esc.

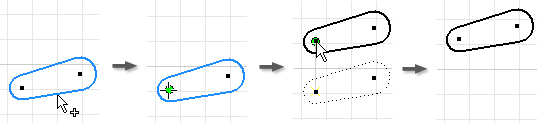

Mostre como arrastar a geometria do esboço
