Diferente de uniões enquadradas, as uniões chanfradas não reduzem, permitindo que a geometria crie um fluxo de conexão entre duas vigas.
| Nível de detalhe de baixa resolução (simbólico) | Nível de detalhe médio/fino (geometria física) |
|---|---|
 |
 |

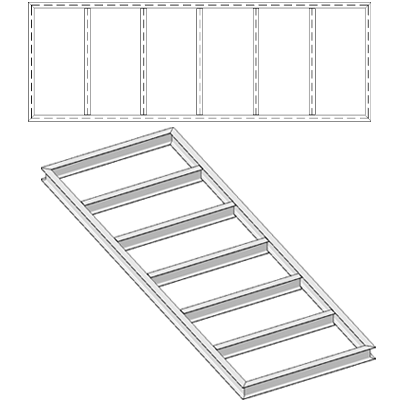

As duas vigas devem ser co-planas para criar uma união chanfrada. Elas também devem ser do mesmo tipo de família. Quaisquer outras vigas que compartilham a união irão reduzir de acordo.
As vigas em uma união co-plana compartilham o mesmo plano e têm parâmetros de rotação de corte transversal não ajustado.

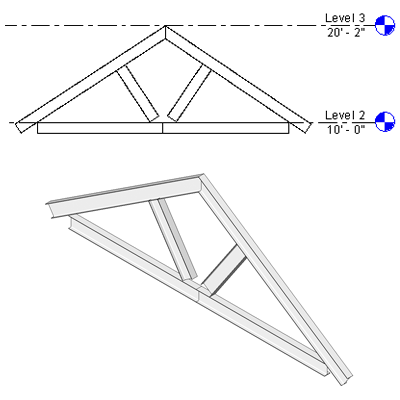

As vigas que compartilham o mesmo plano vertical devem ter a mesma rotação de corte transversal para ter uma união chanfrada. O plano vertical é um plano perpendicular ao plano de referência. Uma união chanfrada será criada por padrão para as vigas que são criadas dentro do mesmo plano vertical. Este é o caso para treliças.
Outra consideração para união de vigas incluem as seguintes.
- As linhas ocultas na família de viga não recortam ou estendem para um plano do chanfro.
- Os manipuladores da forma da viga não participam nas extensões.
- O Editor de união de viga/coluna não está disponível quando uma viga de concreto estiver participando na extremidade da união.
- As vigas chanfradas são cortadas pelo plano de corte em vistas de planta usando o nível de detalhe médio/fino. Isso continua se a união chanfrada for removida.
