Cortando paredes em arco

Você pode cortar aberturas quadradas ou retangulares em uma parede em arco ao editar a elevação da parede. Consulte Editando o perfil de uma parede.

1. Em uma vista 3D ou de elevação, selecione uma parede em arco.
2. Clique em Modificar | guia Paredespainel Modificar paredeAbertura da parede.

   A ferramenta Retângulos se torna ativa.

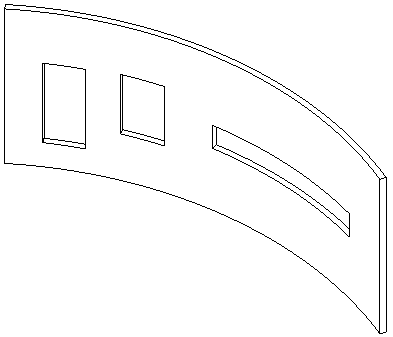

3. Desenhe aberturas retangulares na parede em arco.

4. Quando tiver terminado, clique no painel SelecionarModificar.

Ao desenhar as aberturas, aparecem cotas permanentes. Se a parede tem uma restrição superior definida para um nível, as cotas aparecem para as restrições superiores e inferiores. Se a parede tem uma restrição superior que é explícita, as cotas aparecem somente da restrição base.
