O Gerenciador de macros é a interface do usuário para:
- Selecionar uma opção que inicia o IDE de macro do Revit, onde é possível adicionar, editar, desenvolver e depurar suas macros.
- Executando uma macro previamente desenvolvida a partir de uma lista categorizada.

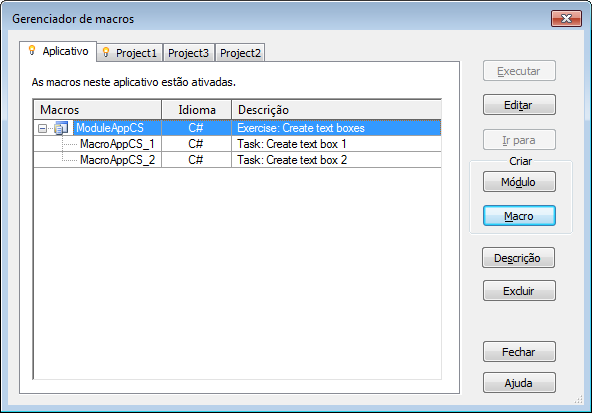

Exibida abaixo está a tela do Gerenciador de macros:
As guias indicam o escopo ou o nível de uma macro.
- Guia Aplicativo. A guia Aplicativo lista os módulos de macro disponíveis para todos os projetos Revit abertos na instância atual do aplicativo Revit. É sempre a primeira guia na esquerda e ativa (indicada pelo ícone
). Está sempre disponível, independente se houverem projetos abertos. Nota: Se o arquivo RVT for enviado para uma pessoa em outro computador, as macros a nível de aplicativo não estarão disponíveis. - Guia Documento ativo.A guia do documento ativo representa o projeto atualmente ativo no Revit. O projeto não necessariamente contém macros embutidas como nesse caso, embora possa. A guia tem o nome do projeto ativo (neste caso, Projeto1) e é indicada pelo ícone . Esta guia não é visível quando um projeto não estiver aberto.
- Guia Documentos inativos. A guia Documentos inativos representa projetos abertos que contêm macros embutidas (veja abaixo). A guia tem o nome do projeto (neste caso, Projeto2 e Projeto3).
É possível adicionar, modificar, desenvolver e excluir módulos de macros destas guias.
Macros e módulos

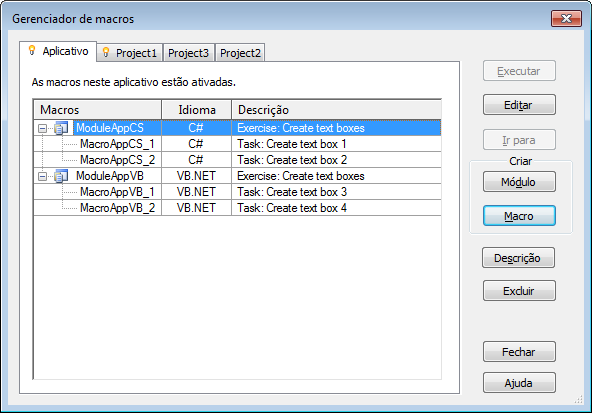

Um módulo é um agrupamento organizacional de macros. As macros podem ser independentes em um módulo quando são executadas, ou compartilhar códigos ou utilitários entre si. Elas são organizadas no Gerenciador de macros, como segue, com as macros organizadas sob o seu módulo principal.
Macros em um módulo são visualizadas e desenvolvidas juntas. Os ícones representando o módulo também mostram seu estado atual.
| Ícone | Estado da macro |
|---|---|
 |
O módulo foi desenvolvido, ativado e carregado com sucesso. O módulo está pronto para ser executado. |
 |
O módulo foi editado mas não foi desenvolvido. |
 |
O módulo está desativado. |
 |
O módulo falhou em compilar. |
 |
O módulo falhou em carregar. |
 |
O módulo foi corrompido. |
Módulos a nível do aplicativo e a nível do documento
Fundamentalmente, as ferramentas de macro no nível de aplicativo são escritas para serem úteis em qualquer documento em quase todas as sessões do Revit. Além disso, elas não requerem que um projeto esteja aberto no Revit para serem executadas. Isto permite a flexibilidade para:
- Personalizar a interface do usuário do Revit
- Adicionar ferramentas no Revit
- Modificar documentos na abertura
- Abrir os documentos em lotes
- Aplicar novas normas ou configurações para novos documentos
Caso estas utilizações sejam implementadas, é uma boa prática criar macros a nível do aplicativo que iniciam transações necessárias pela macro.
Ferramentas de macros a nível de documento são escritas para projetos específicos e salvas no projeto do Revit.
Idiomas de implementação da macro do Revit
Crie macros no Revit utilizando a linguagem de implementação C#, VB.NET, Ruby e Python. A sua seleção determina o tipo de modelo de código fonte gerado e editado no IDE de macro do Revit.
Localizações dos arquivos de macro de projeto
Quando você trabalha no IDE de macro do Revit, é preciso salvar e compilar as macros com êxito antes que elas possam ser exibidas na lista categorizada do Gerenciador de macros. Antes de examinar o exemplo de código inicial carregado no IDE de macro do Revit, vamos discutir onde os arquivos de projeto de macro residem em seu computador.
Os projetos de macro no nível de aplicativo e no nível de documento são armazenados em uma subpasta do diretório de instalação do Revit.
Windows 7 e Windows 8: %ALLUSERSPROFILE%\Autodesk\<nome e versão do produto>\Macros\<versão>\<produto>\AppHookup
Projetos de macro a nível de documentos são armazenados no arquivo RVT. No disco, quando o projeto RVT associado é aberto, quaisquer macros desenvolvidas e salvas são temporariamente armazenadas. Os arquivos de macros a nível de documento são excluídos de seu computador local quando o documento de projeto do Revit (.rvt) correspondente é fechado.
Agora que as ferramentas e os processos gerais foram apresentados, vamos examinar as tarefas específicas.
