Inserindo cargas lineares em uma estrutura inclinada

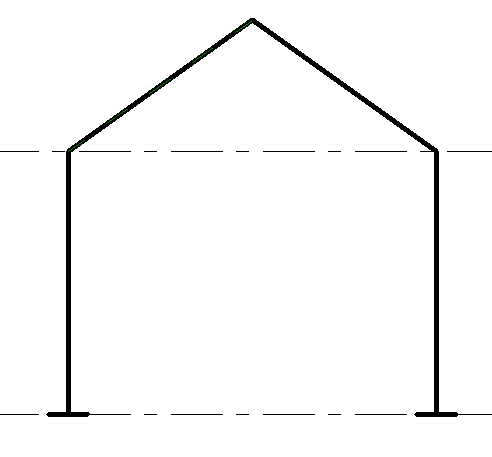

Este exemplo utiliza uma estrutura inclinada, como mostra a ilustração.

Defina o plano de trabalho

Adicione uma carga linear para a inclinação utilizando o plano de trabalho atual

Adicione uma carga linear perpendicular ao membro vertical da estrutura utilizando Carga linear hospedada

1. Selecione a guia Estruturapainel Plano de referência Plano de trabalho.
2. Desenhe um plano de referência, como mostrado.

3. Clique na guia Estruturapainel Plano de trabalho Definir.
4. Na caixa de diálogo Plano de trabalho, selecione um plano.
5. Na área de desenho, selecione um plano de referência. O plano de trabalho é definido para o ângulo de inclinação da estrutura.

6. Clique na guia Analisarpainel Cargas Cargas.
7. Clique em Modificar | guia Inserir cargaspainel Cargas Carga linear.
8. Na paleta Propriedades, selecione um valor para Caso de carga. Para obter informações sobre o Caso de carga, consulte Adicionando um caso de carga ou natureza da carga.
9. Para Orientar para o parâmetro, selecione Plano de trabalho.
10. Desenhe a carga linear como a seguir:
    • Selecione a extremidade do membro que está na base da inclinação.
    • Selecione a extremidade do membro que está no topo da inclinação.

11. Clique na guia Estruturapainel Plano de trabalho Definir.
12. Na caixa de diálogo Plano de trabalho, clique em Escolher um plano.
13. Selecione o novo plano de referência.
14. Clique na guia Analisarpainel Cargas Cargas.
15. Clique em Modificar | guia Inserir cargaspainel Cargas Carga linear hospedada.
16. Na paleta Propriedades, insira um valor para Caso de carga. Para obter informações sobre o Caso de carga, consulte Adicionando um caso de carga ou natureza da carga.
17. Selecione um valor para Orientar para.
18. Selecione o membro vertical.

    A carga linear é adicionada, perpendicular ao membro vertical na direção X positiva e criada ao utilizar o plano de trabalho do hospedeiro.
