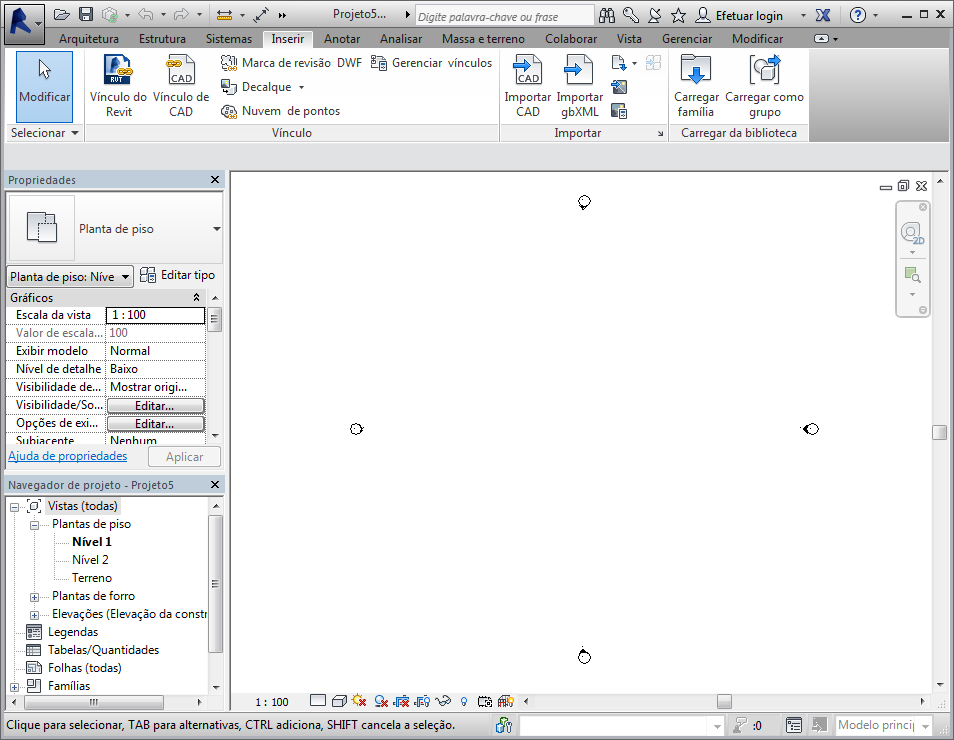

A área de desenho da janela do Revit exibe vistas (e folhas e tabelas) do projeto atual. Cada vez que se abre uma vista em um projeto, por padrão, a vista é exibida na área de desenho no topo de outras vistas abertas. As outras vistas ainda estão abertas, mas estão sob a vista atual. Utilize as ferramentas da guia Vista
painel Janelas, para organizar as vistas do projeto para se adequar ao seu estilo de trabalho.
A cor-padrão do plano de fundo da área de desenho é branca. É possível inverter a cor para preto. (Consulte as instruções abaixo).
Para gerenciar vistas na área de desenho
| Se você deseja... | então... |
|---|---|
| exibir uma vista de projeto que ainda não foi aberta | navegue para a vista no Navegador de projeto e clique duas vezes no nome da vista. |
| visualizar uma lista de vistas abertas | clique na guia Vistapainel Janelasmenu suspenso Alternar janelas. A parte inferior do menu lista as vistas abertas. Uma marca de verificação indica a vista que no momento tem foco na área de desenho. |
| exibir outra vista aberta (mas oculta) na área de desenho | clique na guia Vistapainel Janelas menu suspenso Alternar janelas, e clique na vista para exibi-la. |
| abrir uma segunda janela para vista atual | clique na guia Vistapainel Janelas (Duplicar). Esta ferramenta é útil se desejar efetuar pan e zoom em determinadas áreas do desenho, enquanto também visualiza todo o projeto em outra janela. Use a ferramenta Lado a lado para visualizar ambas as vistas ao mesmo tempo. Quaisquer alterações feitas no projeto na nova janela também serão exibidas em outras janelas do projeto. |
| organizar todas as janelas abertas em uma série na área e desenho | clique na guia Vistapainel Janelas (Cascata). |
| ver todas as vistas abertas ao mesmo tempo | clique na guia Vistapainel Janelas (Lado a lado). |
| fechar todas as vistas ocultas | clique na guia Vistapainel Janelas (Fechar janelas ocultas). Se mais de um projeto estiver aberto, uma janela por projeto permanecerá aberta. |
| aumentar o tamanho da área de desenho | clique na guia Vistapainel Janelasmenu suspenso Interface do usuário, e desmarque as caixas de seleção para ocultar componentes de interface, como o Navegador de projeto e a barra de status. |
Para inverter a cor do plano de fundo da área de desenho
- Clique em
Opções. - Na caixa de diálogo Opções, clique na guia Gráficos.
- Selecione ou desmarque a opção Inverter cor de fundo.
Para atualizar a tela
- Pressione F5.
