Cortando aberturas em pisos, telhados e forro

Utilize este procedimento para cortar uma abertura em um telhado, forro ou piso (por exemplo, para acomodar uma chaminé). É possível cortar aberturas nas faces destes elementos ou é possível selecionar o elemento inteiro para fazer um corte vertical.

  1. Clique em Por face ou Vertical.

    Onde está?

    • Guia Arquiteturapainel Abertura
    • Guia Estruturapainel Abertura

    Utilize a opção Por face quando precisar que a abertura seja perpendicular à face selecionada. Utilize a opção Vertical quando desejar que a abertura seja perpendicular ao nível.

  2. Se escolher Por face, selecione uma face no piso, forro ou telhado. Se escolher Vertical, selecione todo o elemento.

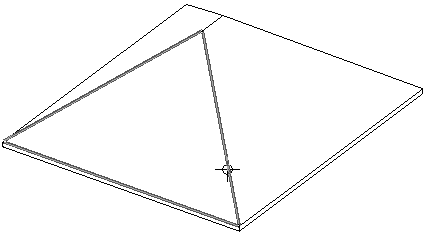

    Face selecionada para abertura por face

    Elemento selecionado para corte vertical

    O Revit entra no modo de croqui onde é possível criar uma abertura de qualquer formato. Para obter mais informações sobre como efetuar um croqui, consulte Desenhar.

  3. Clique em Concluir abertura.
