Visualizando tipos de famílias

A caixa de diálogo Propriedades de tipo tem uma janela de visualização que mostra uma imagem do tipo de família. Quando parâmetros são definidos e se alteram valores no tipo, a imagem na janela é atualizada de acordo.

Para visualizar um tipo de família

  1. Na área de desenho, selecione um elemento pertencente ao tipo desejado.
  2. Na paleta Propriedades, clique em (Editar tipo).

    A caixa de diálogo Propriedades de tipo é exibida.

  3. Para visualizar (ou ocultar) uma visualização do tipo de família, clique no botão Visualizar na parte inferior da caixa de diálogo.

    Quando os parâmetros de tipo são alterados, a imagem de visualização é atualizada para refletir as alterações.

  4. Para controlar a aparência de uma imagem de visualização, faça qualquer um dos seguintes:
    • Para Vista, selecione um nome de vista para visualizar como este tipo de elemento aparecerá em uma vista diferente.
    • Use as barras de rolagem para mover a imagem acima ou abaixo, à esquerda ou à direita na janela de visualização.
    • Use a ferramenta de navegação Volantes. Se estiver visualizando uma vista 3D do elemento, também é possível usar o ViewCube. Consulte Navegando em vistas.

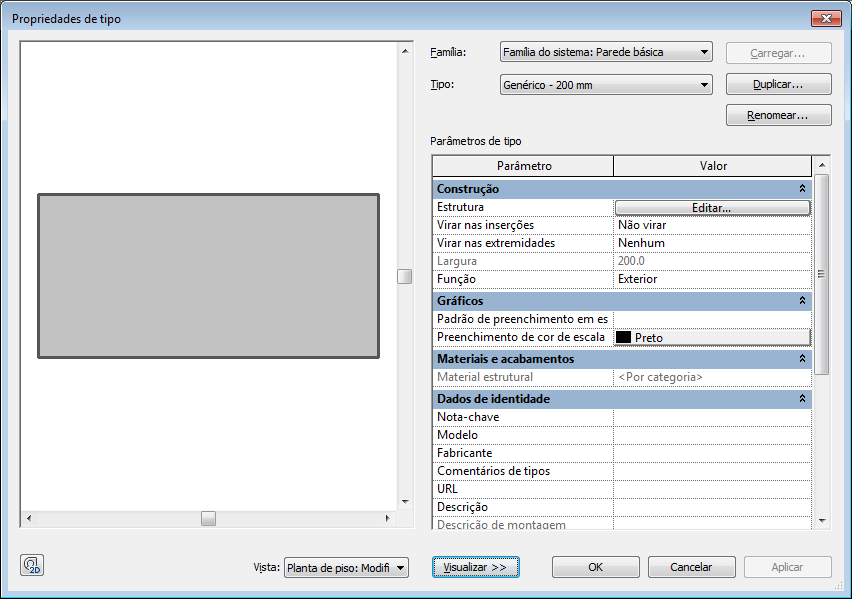

Segue um exemplo de uma caixa de diálogo Propriedades de tipo para um tipo de parede, com o painel Visualizar exibido.
