Especificando as opções de limpeza de união de parede

Use o procedimento a seguir para especificar se e como uma união de parede é limpa em uma vista de planta ativa.

  1. Clique na guia Modificarpainel Geometria (Junções de parede).
  2. Mova o cursor sobre a união da parede, e clique no quadrado cinza que é exibido.
  3. Na Barra de opções, para Exibir, selecione uma das seguintes opções:

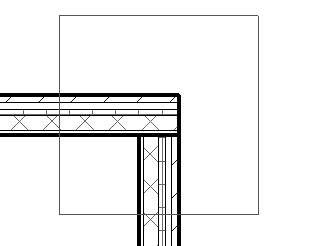

    • Limpar união. Exibe uma união suave. Enquanto a união está selecionada para edição, linhas sólidas temporárias indicam onde as camadas da parede realmente terminam, como mostrado abaixo. Estas linhas desaparecem quando você sai da ferramenta Uniões de paredes e não são impressas.
    • Não limpar união. Exibe as extremidades da parede se unindo no topo uma contra a outra, como mostrado.
    • Usar configuração da vista. Limpa uniões de parede de acordo com a propriedade de instância Exibição da união da parede da vista (consulte Propriedades da vista). Esta propriedade controla se a limpeza se aplica a todos os tipos de parede ou somente às paredes do mesmo tipo.
  4. Clique em Modificar para sair da ferramenta.
