Criando uma vista de chamada de detalhe não retangular

  1. Em um projeto, clique na guia Vistapainel Criar menu suspenso Chamada de detalhe (Croqui).
  2. No Seletor de tipo, selecione o tipo de chamada de detalhe a ser criado: uma chamada de detalhe ou uma chamada de detalhe da vista (uma vista de chamada de detalhe que tem o mesmo tipo de vista que a vista principal).

    Consulte Tipos de chamadas de detalhe .

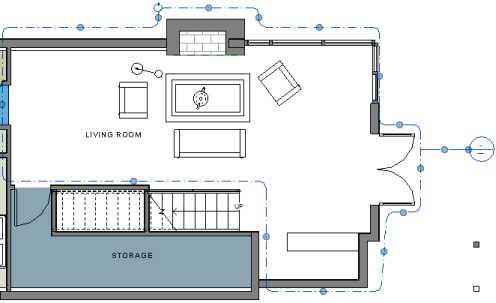

  3. Use as ferramentas nos painéis Modificar e Desenhar para desenhar a vista de chamada de detalhe.

    Consulte Desenhar.

  4. Quando você tiver terminado, clique em Concluir modo de edição.
    Nota: Se você deseja redefinir uma chamada de detalhe editada para uma forma retangular, selecione-a e clique na guia Editar modificação |<tipo de vista> painel Modo Redefinir o recorte.
  5. Para visualizar a chamada de detalhe, clique duas vezes na extremidade da chamada de detalhe .

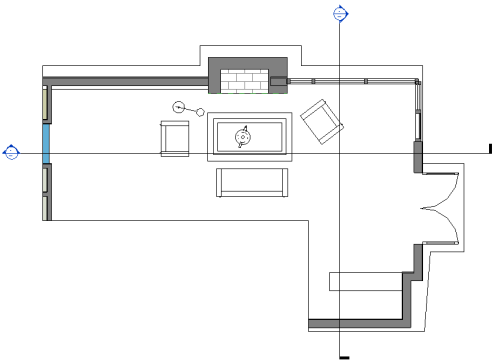

    A vista da chamada de detalhe é exibida na área de desenho.
