Antes de inserir informações sobre revisões, considere com cuidado como deseja numerar as nuvens de revisão em folhas: por projeto ou por folha. Use a configuração Numeração na caixa de diálogo Emissões/Revisões da folha para controlar a exibição de números de revisão para nuvens em identificadores e tabelas. Se esta configuração for modificada após a criação das revisões, os números de revisão de todas as nuvens de revisão poderão mudar.
- Numeração por projeto: (padrão) o Revit numera as revisões de acordo com a seqüência de revisões na caixa de diálogo Emissões/Revisões da folha. Por exemplo, suponha que sejam criadas nuvens para as revisões 2, 3 e 4. Quando estas nuvens forem adicionadas em uma folha, a numeração nos identificadores e na tabela de revisão exibirão 2, 3 e 4. Não é possível modificar o número de seqüência.
- Numeração por folha: o Revit numera as nuvens relativas à seqüência de outras nuvens na folha. Por exemplo, suponha que sejam criadas as revisões 5,6 e 7 e identificadas as nuvens de revisão para elas. Quando vistas (contendo as nuvens criadas) na folha são adicionadas, a nuvem criada para a revisão 5 é numerada como 1, a nuvem criada na revisão 6 é numerada como 2, e a nuvem criada na revisão 7 é numerada como 3.
O diagrama a seguir ilustra a numeração de nuvem por projeto. O número na nuvem é o número de revisão com base no projeto. O número no identificador é o número de revisão atribuído à nuvem na folha.

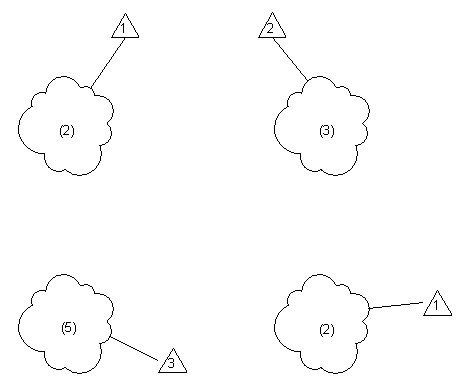

O diagrama a seguir ilustra a numeração de nuvem por folha. O número na nuvem é o número de revisão com base no projeto. O número no identificador é o número de revisão atribuído à nuvem na folha.
