Painéis suspensos

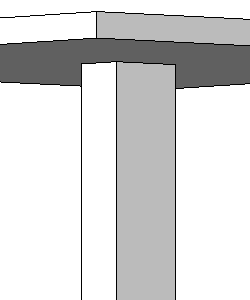

É possível adicionar painéis suspensos para reforçar o piso estrutural nas localizações dos pilares. Isto é obtido ao desenhar um segundo piso estrutural menor.

  1. Abra a vista da planta com um piso estrutural sobre um pilar.
  2. Na faixa de opções, clique em Piso estrutural.

      Onde está?

    • Guia Estruturapainel Estruturamenu suspenso Piso Piso: Estrutural
    • Guia Arquiteturapainel Construirmenu suspenso PisoPiso: Estrutural

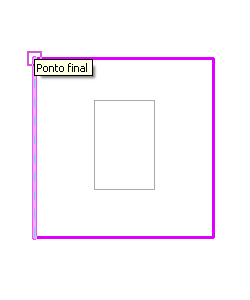

  3. Clique em Modificar | guia Criar limite do pisopainel DesenharLinha do limite, e utilize as ferramentas de desenho para completar um croqui do painel suspenso (consulte Desenhar) O croqui deve formar uma condição de ciclo ou limite fechado.
  4. Quando tiver terminado, clique em Modificar | guia Criar limite do pisopainel ModoConcluir modo de edição.
  5. Visualize o painel suspenso em uma vista de elevação ou em uma vista de corte transversal.
  6. Selecione o novo painel suspenso.
  7. Clique com o botão direito no novo painel suspenso e selecione Propriedades.
  8. Na Paleta de propriedades, ajuste os parâmetros de Restrição do painel suspenso para que esteja na elevação correta do seu modelo.
  9. Clique em Aplicar.
  10. Una a geometria dos elementos, se necessário. Consulte Unindo a geometria.
